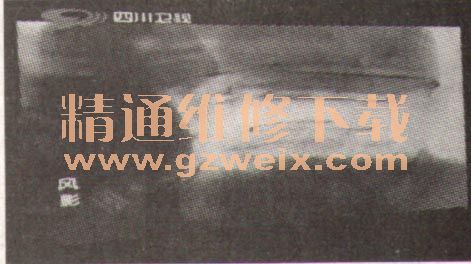

一台长虹LT37710（LS23机芯，LG屏）型机，图像不清晰，有明显的拖尾现象，如图31所示。

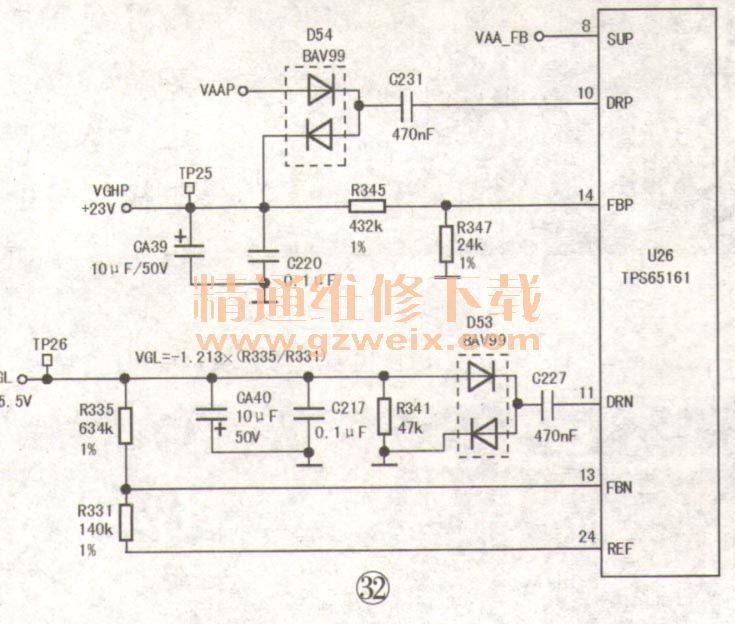

    分析检修：先测量逻辑板上的关键电压，发现上屏电压12V及VDD、VDA电压均正常，但VGL、VGHP分别为－3.4V与＋15.5V（正常值分别为－5.5V和＋23V）。本机VGL、VGHP电压分别由偏压芯片TPS65161（U26）的11脚、13脚、24脚与⑧脚、⑩脚、24脚内外电路产生，如图32所示。



    U26的11脚与C227、D53、CA40等元件组成负电压电荷泵电路。U26的11脚输出幅度约5V的方波脉冲，经过C227、D53负压半波整流及CA40滤波后，得到约－5.5V的VGL电压。U26的13脚外接VGL电压取样电阻8335、R331，输入的取样电压与IC内部的基准电压相比较，其误差电压用于对VGL电压的稳压控制。
    U26的⑩脚与C231、D54、CA39等元件组成正电压电荷泵电路。U26的⑩脚输出幅度约5V的方波脉冲，经过C231、D54与VAAP电压（约＋16V）叠加，再经D54、CA39整流滤波后，得到约＋23V的VGHP电压。U26的14脚外接VGH取样电阻R345、R347，输入的取样电压与IC内部的基准电压相比较，其误差电压用于对VGHP电压的稳压控制。
    重点检查上述电路中的整流滤波元件，在路测量二极管D53、D54未发现异常，怀疑滤波电容CA40、CA39（约为贴片电容）容量减小，在这两只电容上各并联一只10μF/50V电解电容后试机，故障排除。拆下原电容检测，发现一只容量约为2RF，另一只已基本无容量。
