开机后，背光亮，有字符、蓝屏，各项操作均正常，但无图像、无伴音；输入不同信号源均无图像和伴音。初步认为电源板、背光板、主板上的CPU控制、上屏信号及逻辑板都正常，问题可能在输入信号选择部分（这部分电路是集成在芯片中的）。该机主板上有多只5脚的贴片稳压块，因其旁边没有线圈，说明这些都是线性稳压块。会不会是大芯片因缺少某组电压而引起输入信号选择电路不工作呢？

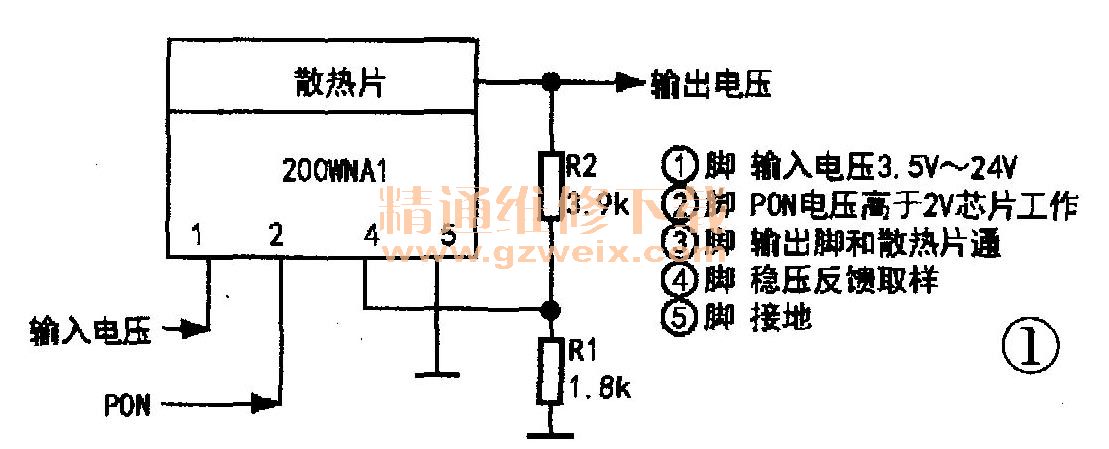

    测量5脚贴片稳压块的散热片端对地电压，因为该端是稳压块的输出电压脚。对线性稳压块来说，输入端电压要高于输出端电压1.5V～5V。液晶电视主板上的工作电压一般有12V、9V、5V、3.3V、2.5V、1.8V、1、1.2V等，少数主板有1V或其他电压。如果稳压块输入端有5V电压，输出端有3.3V电压，基本可以判断该稳压块正常。该机的多个稳压块型号是200WNA1，其引脚功能如图1所示。

    逐个检查稳压块的输入输出电压，发现位号IC705的稳压块①脚输入端电压是10V、③脚输出端电压为0.2V，出现这种情况有3种可能：一是②脚没有高于2V的ON信号（高电平），二是③脚负载过重或短路，三是芯片自身损坏。首先测IC705的②脚电压为2.6V，说明ON信号已经送到；测输出端对地电阻较大，稳压块也不热（负载过重或短路芯片会岑热），怀疑稳压块损坏，换新后输出电压为8.4V，故障排除。
    本机的IC705输入端和输出端电压都不是上述常见的系列电压。R2为3.9kΩ、R1为1.8kΩ，根据输出电压等于2.65（1＋R2/R1）计算，结果是8.39V。
