创维32E3500型液晶电视,花屏,伴音正常
来源:家电维修  作者:佚名  2018-08-03 07:31:44

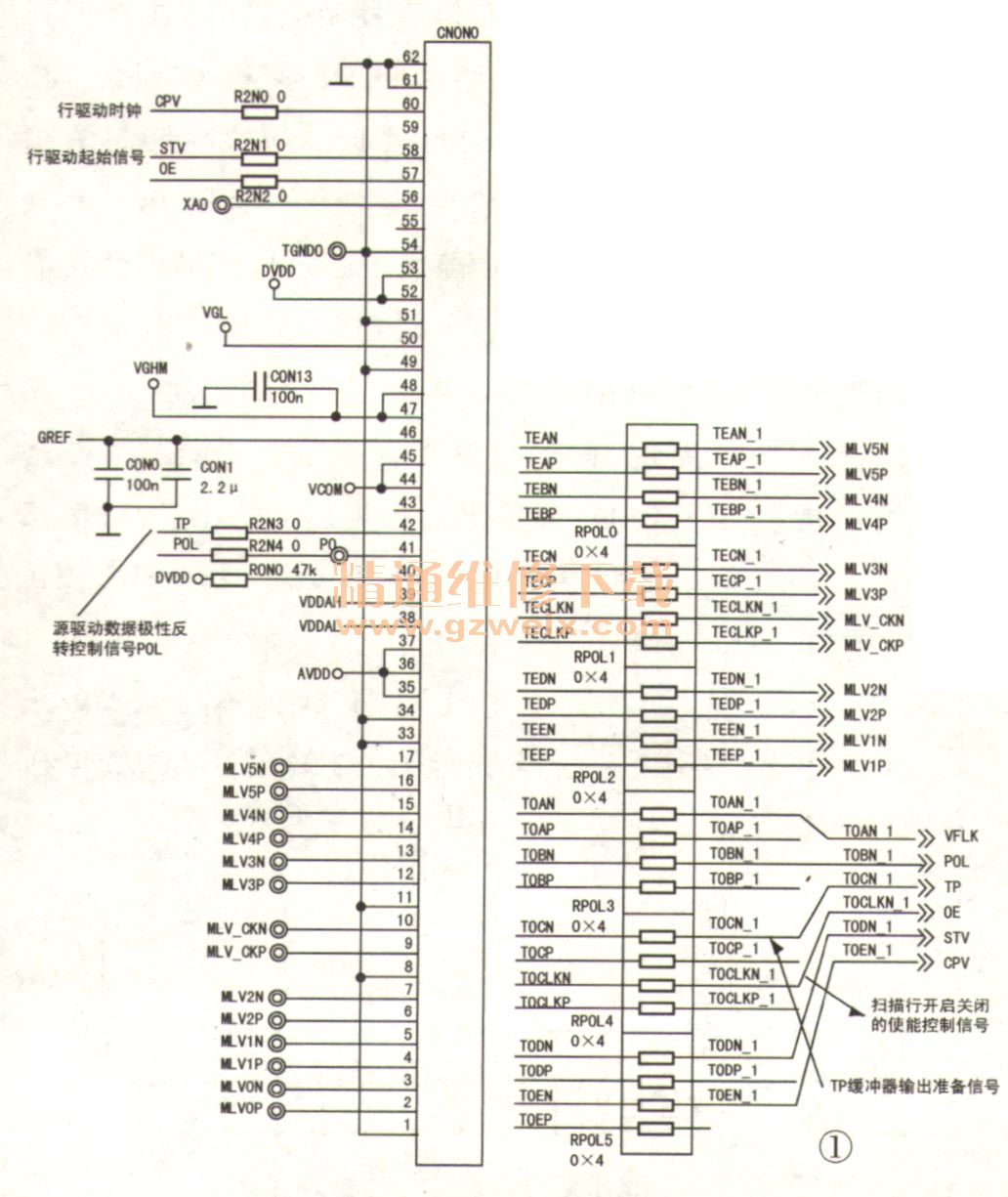

    分析检修:主芯片RTD2982DQ(UD1)的89脚(3.3V)为LVDS处理单元供电端,77~103脚是5对LVDS信号MLV1P/MLV1N~MLV5P / MLV5N、时钟信号MLV_C KN/MLV~CKP、屏工作驱动命令信号CPV、STV、OE、TP的输出端。,这些信号通过RP0L0~RP0L5(0Ω)及连接器CNON0送给TCON电路,如图1所示。


    细查排阻RP0L0~RP0L5未发现异常。当按压主芯片的散热片时,发现故障现象在变化,由此推断故障可能是主芯片焊接不良。对主芯片补焊后试机,故障排除。
