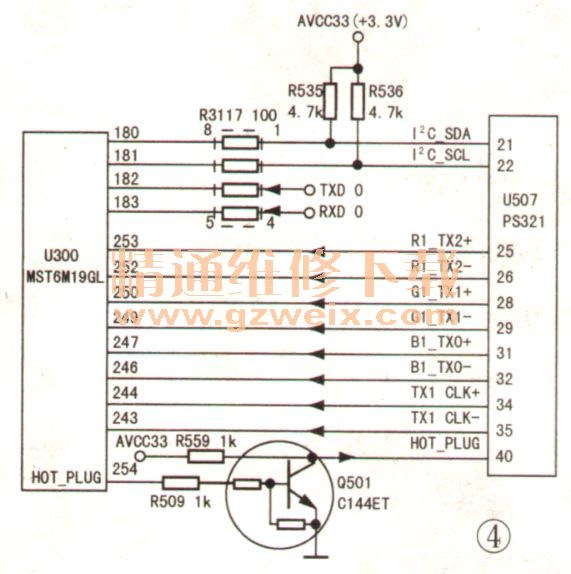

首先确认电视机处于HDMI信号输入状态，然后测量U507（PS321，作用是进行HDMI/DVI数据转换及输出控制）3.3V供电正常。用示波器检查U507的时钟与数据输出端25、26、28、29、31、32、34、35脚，没有输出信号波形。测量HDMI/DVI（高清晰度多’5媒体接口／数字视频接口）状态转”换控制管Q501（C 144ET）的b极电平，发现能高、低变化，但U507的工作状态控制端40脚却始终为高电平（相关电路见图4），怀疑Q501损坏，拆下检查，发现Q501的b-e结已开路。更换Q501后试机，故障排除。
