一辆行驶里程约1万km、配手动挡、476ZQA发动机的比亚迪宋。该车仪表提示“请检查SRS系统”。
原因分析：
用ED400读取气囊系统故障，显示系统无应答,无法进入气囊ECU 。导致此故障的原因有：
1）SRS-ECU电源故障；
2）SRS-ECU搭铁不良；
3）SRS-ECU 本身故障；
4）CAN线及相关线路故障。



维修过程：
1）断开SRS-ECU插接器，检查ECU电源及搭铁线路正常；
2）替换SRS-ECU ，确认故障依旧；
3）测量SRS-ECU的G10接插件9号脚（CAN-H）对地电压为2.52V（正常）。8号脚（CAN-L） 对地电压为0V（不正常），进一步测量CAN-H与CAN-L之间电阻，发现无穷大，说明CAN-L断路；

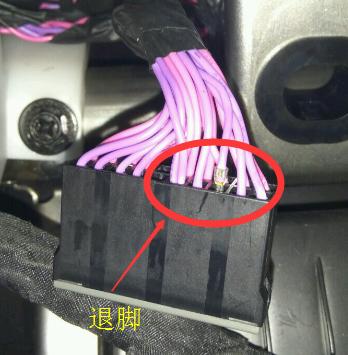

4）根据线路图进行检查，发现8号脚到了CAN线短接器G08(B)的13脚处退针，处理后故障排除 。

维修小结： 1）网络系统故障，往往在CAN线短接器处故障较多，需重点检查； 2）多熟悉线路图，这样电器故障处理效率会提升不少。
