观察此机屏幕上显示的图像下半部正常，上半部“黑屏”，屏幕中部有一条水平亮线，有时还会出现图像满屏，但细看有明显的两边枕形失真。显然故障应在场扫描电路，虚焊的可能性最大。
　　

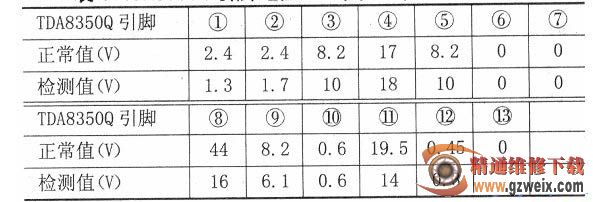

　　开壳检修：此机场扫描电路采用TDA8350Q，用万用表检测TDA8350Q各脚电位，对照集成电路手册列出的参考数据，明显不正常的引脚是(8)、(9)、(11)脚（数据对照见下表所示）。手册上说明：(8)脚为场反馈电压，反馈电压脚为什么是43V的电压，会不会手册上印错了？(8)脚电压严重过低是故障的原因吗？(8)脚电压来自何方？一时疑虑重重。没有原机图纸参考分析，疑虑难解，故障点很难查找。在随身所带的图纸中找到一张长虹D2983型的电路图，其中“场块”与此机相同，而图中“场块”(8)脚接“行变”二次电源提供的45V直流供电。参考此图，再查此机铜箔走线，发现此机板为双面印刷制板，(8)脚引线通过一个“金属化孔”引向元件面，正处于“场块”散热器翅片缝隙中．无法辨明走向。测量(8)脚到45V电源接点间的电阻约几十千欧，初步怀疑这两点间的金属化孔接触不良。用一段导线碰触连通两接点，发现光栅上部故障仍旧，并未展开。见此，心中大为不解，是本机“场块”(8)脚原本就不接43V电源？还是故障另有原因？犹豫之中，用手扳动一下散热器，光栅有短暂恢复的现象，在光栅恢复的时候，用万用表检测(8)脚电压仍为16V，显然上半幅光栅拉开与(8)脚无关。故障另有原因，前述现象更进一步说明电路中有接触不良的地方，但相关的焊点都被一一复焊过，故障还能在哪里呢？
　　
　　看着双面主板，猛然感觉到故障就在连接双面铜箔走线的“金属化孔”接点上！进一步分析电路越发肯定，光栅上半幅时好时坏故障的部位应在“场块”的(1)脚正激励信号输入回路的铜箔线及“金属化孔”接点上。观察与此相关的电路板面，元件面的元件分布较密集，加上散热器的遮挡，板表面的灰垢不易清除，以至铜箔线的走向无法辨明捋清。为捋清铜箔线走向及相关接点，只得先将散热器拆下，扫除表面灰垢后看清在元件面有一条铜箔互将(8)脚与45V点相连，而在“场块”(1)脚、(2)脚激励脉冲输入回路中，是通过两个“金属化孔”接点将铜箔线连接到一个场效应管Q401处。在电路板焊盘面用两段细绝缘导线，分别将“场块”(1)脚与Q401（场效应管）D（漏）极脚焊点相连；(2)脚与Q401S（源）极相连，开机，光栅上部展开，图像满屏，但两边仍有明显枕形失真，再将(8)脚与43V点用细导线相连，枕形失真立即消除。
