海信TLM37V68 彩电黑屏故障检修
来源:本站整理  作者:佚名  2014-01-23 09:53:31

    故障现象:有声音,黑屏。
    分析检修:二次开机后,面板指示灯从红色变成蓝色,随后出现蓝屏及海信图标,但光栅中间亮度低,两侧亮度高,接着黑屏。

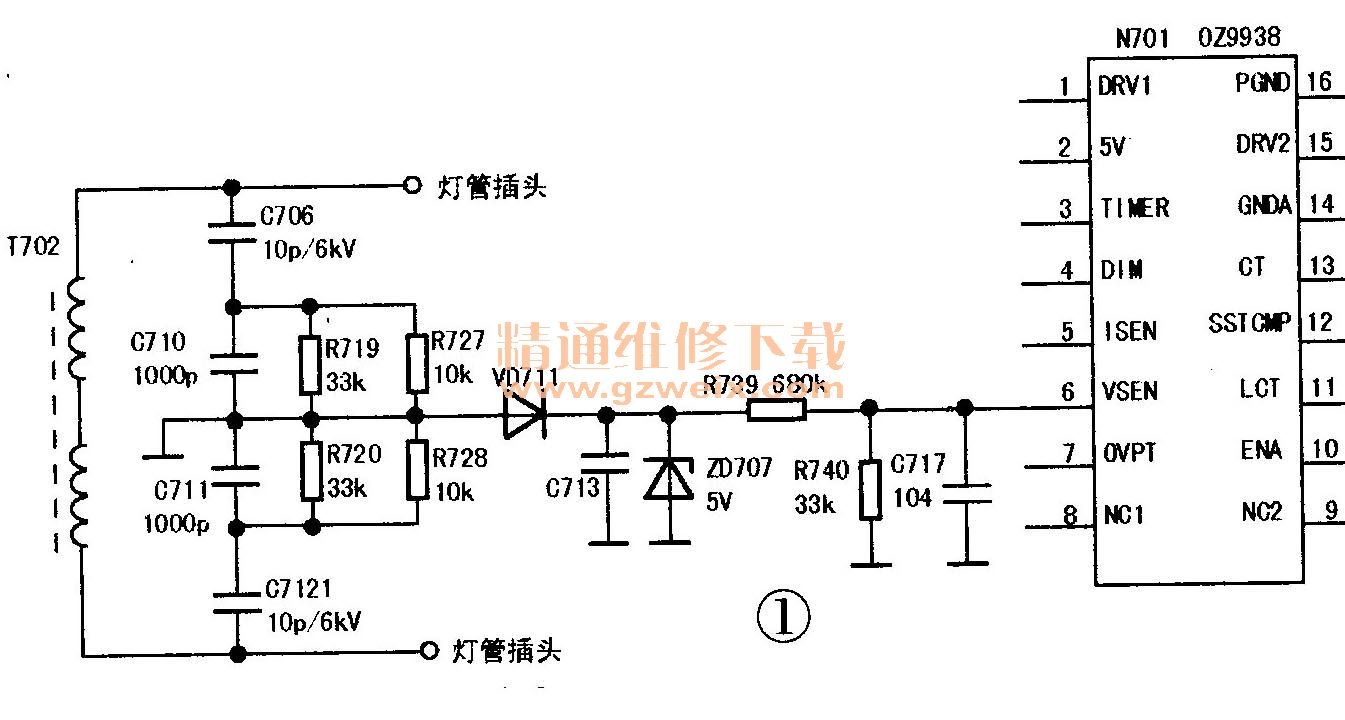

    根据故障现象分析,该机应是高压板有故障引起保护,背光熄灭,从而出现黑屏故障。将N701(OZ9938)的⑥脚对地短路,屏上图像及光栅亮度均正常,这说明屏内灯管良好,故障点在高压保护部分。在高压变压器T702次级找到分压电容C711、C710,分别进行代换,当代换C710(1000pF,贴片电容)后故障排除。相关电路如图1所示。
