分析检修：开机测量5V、12V电压均正常，但24V电压只有22V，且波动。拆下电源板，将排插XP812的STB端与5V-S端短路，24V电压仍不正常，这说明故障在24V电压产生电路中。代换光电耦合器N806后，故障依旧。将N806的①、②脚短接，24V电压能升到30V，说明故障在取样电路。代换N807（TL431）无效，测量电阻R883、R921、R882均正常，拆下电容C850，C870开机，24V电压正常，测量电容C850（470nF/ 50V）发现容量已变小，更换C850后故障排除。

    例6：一台TLM4077液晶电视，有时背光灯亮但无图像，有时一切正常。

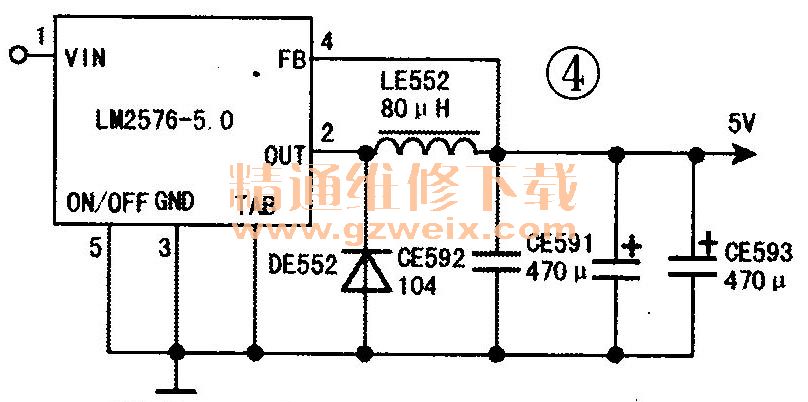

    分析检修：故障时测得电源板上的5V-M、12V电压均正常，但5V电压只有2V、 5V电压由DC/DC变换电路得到，如图4所示。代换5V稳压集成电路LM2756后开机，故障排除。
