一台康佳P4212型PDP等离子彩电，屏型号S42SD YD07，电源板型号LJ44-00092C，冷机开机黑屏，过一会光栅会正常，伴音一直正常，遥控控制正常。
    拆机，先检查电源各输出电压，发现VS电压波动最大，正常应为207V，实测为160V上下，有时更低；PFC电容两端电压只有323V，有时会慢慢上升一点，但没达到380V以上的正常PFC电压，说明PFC电路没正常工作。

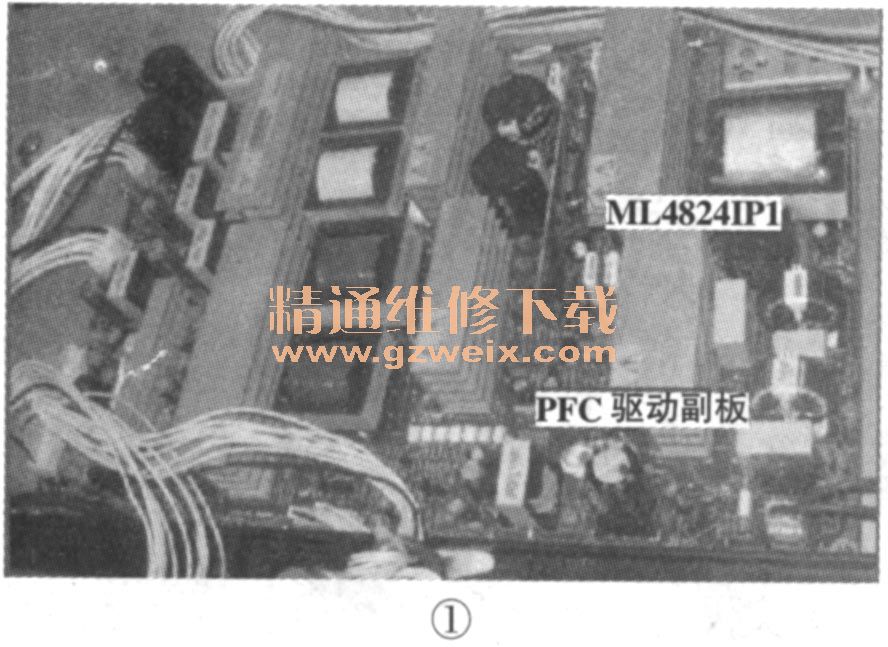

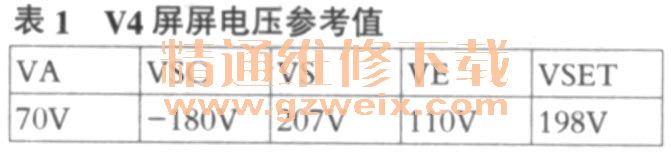

    该电源板的PFC电路是由副板板号为WC -SUB01上的芯片ML48241P 1驱动，测ML48241P 1的12脚输出电压只有0.24V，而该芯片供电脚13脚电压为17V正常。加热芯片ML48241P1，12脚输出电压变为0.45V，继电器“嗒嗒”响，PFC滤波电容电压升为392V，此时再观察图像却又正常了。每次一加热芯片ML48241P1，PFC电压就会正常，于是怀疑副板ML48241P1芯片损坏。更换该芯片后测PFC滤波电容两端电压已经升为392V，VS输出正常稳定的207V，故障排除。V4屏屏电压参考值见表1。电源板LJ44 -00092C实物图见图1。



    注：电源板LJ44 -00092C脱机维修的方法：将CN8007插座上的⑧脚和⑨脚（RELAY和地）和CN8008插座（逻辑板来的VS-ON）与3.3V相连，不用接假负载。
