分析检修：通电试机，红色指示灯亮灭正常，能听到熟悉的高压启动声，但黑屏。打开机壳，通电测量电源电压为130V，正常；依故障现象检查显像管电路，能看到通红的灯丝，表明灯丝电压正常；测量加速极电压为0V，说明显像管不发光的原因就在这里。为了区分故障范围，拔下尾板通电测量，加速极电压为435V（这个电压应该是正常的）。按照线路板上对显像管管脚的排列方式，判断显像管⑦脚（加速极）对⑤脚（接地）短路。拔下尾板，用500型万用表R×10挡测量显像管⑦脚对⑤脚的阻值，表针略动；用R×10k挡测量，几乎短路，证明显像管⑦、⑤脚间有杂物连接。将⑤脚与地脱离然后开机，有光栅，接入视频后图像出现，只是图像上有很多宽的水平灰黑条，并不断地抖动。因为图像发黑，通过调高加速极电压使图像发亮，但只要调高一点就出现回扫线，而且极不稳定。再次调整加速极电压时听到显像管电子枪里“啪”的一声，图像正常了，结合万用表把加速极电压调准，观看了半个小时一直正常，正准备上机壳交付用户，谁知又出现上述现象，说明显像管⑦、⑤脚之间仍然有杂物存在。

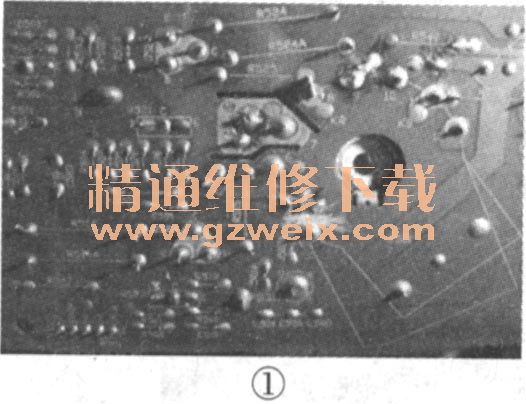

    想来想去并征求用户同意，准备用电击法进行修复。取一只100μF/160V电解电容上电，拔下尾板，用废弃的铜管套套在显像管⑦、⑤脚上，手持电容慢慢靠近显像管⑦、⑤脚，接上后马上移走电容（动作要快），只听到电子枪里“啪”的一声，证明⑦、⑤两脚间确实还有杂物存在，而且已经击穿。插上尾板长时间通电试机，图像色彩亮丽，表明该机已经修复。在维修的过程中，用户一直在旁观看，很是满意。图1为该机尾板实物图。
