采用BL-1006逆变器的TCL液晶彩电,开机后黑屏,伴音正常
来源:本站整理  作者:佚名  2014-12-12 09:36:40

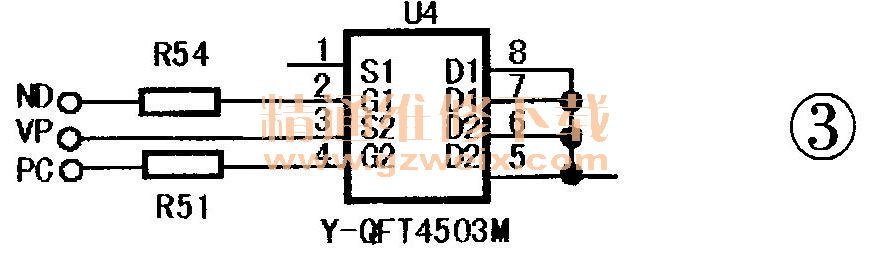

    根据故障现象,首先检查F1、F2,发现已熔断,说明电源电路有短路故障。测量CON1插座的各脚电压,正常,判断故障在背光板电路;测量U1~U4双开关管电压为0V,判断 U1~U4或升压变压器电路有严重短路故障;逐个测量U1~U4各脚对地电阻,发现U4的对地电阻0Ω,为U4内部击穿短路。更换U4和F1、F2后,机器恢复正常,故障排除。

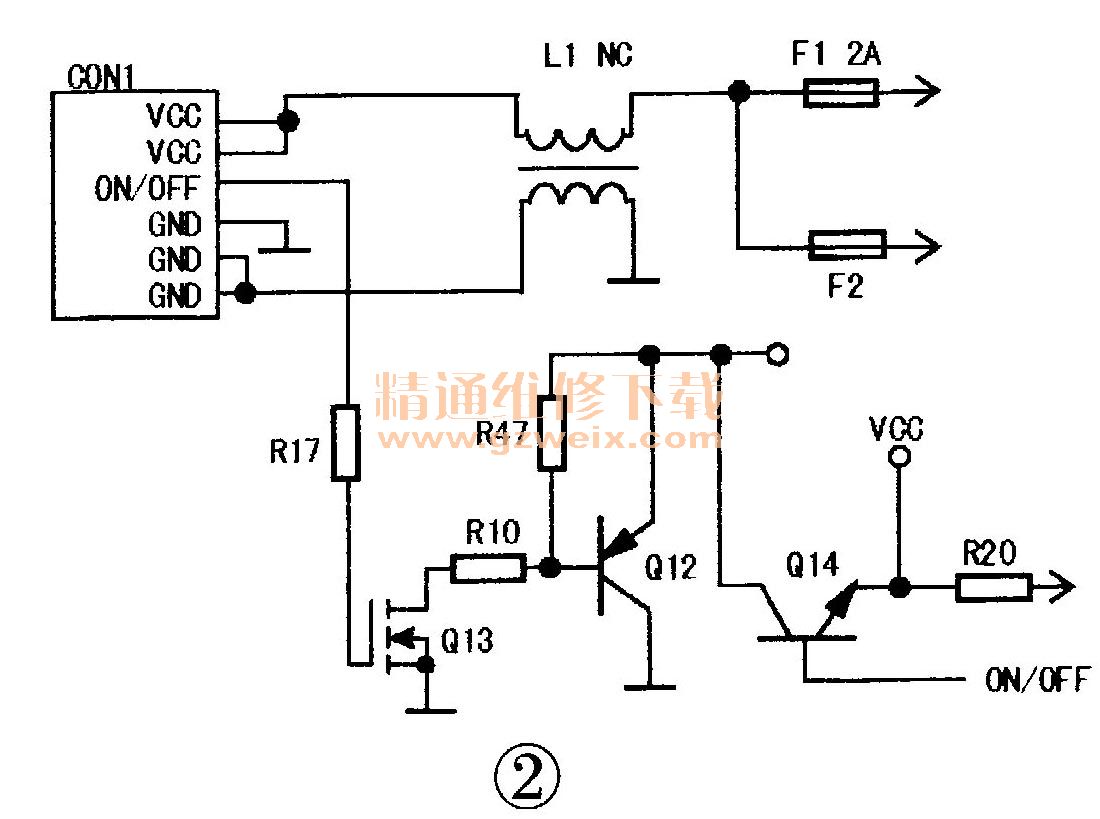

若熔丝电阻F2完好,则重点查背光电路板的供电电压与开机电压是否正常,检查启动电路Q13、Q12、Q14、主控U5及振荡元件是否正常。相关电路见图2、图3。


关键词:TCL彩电
