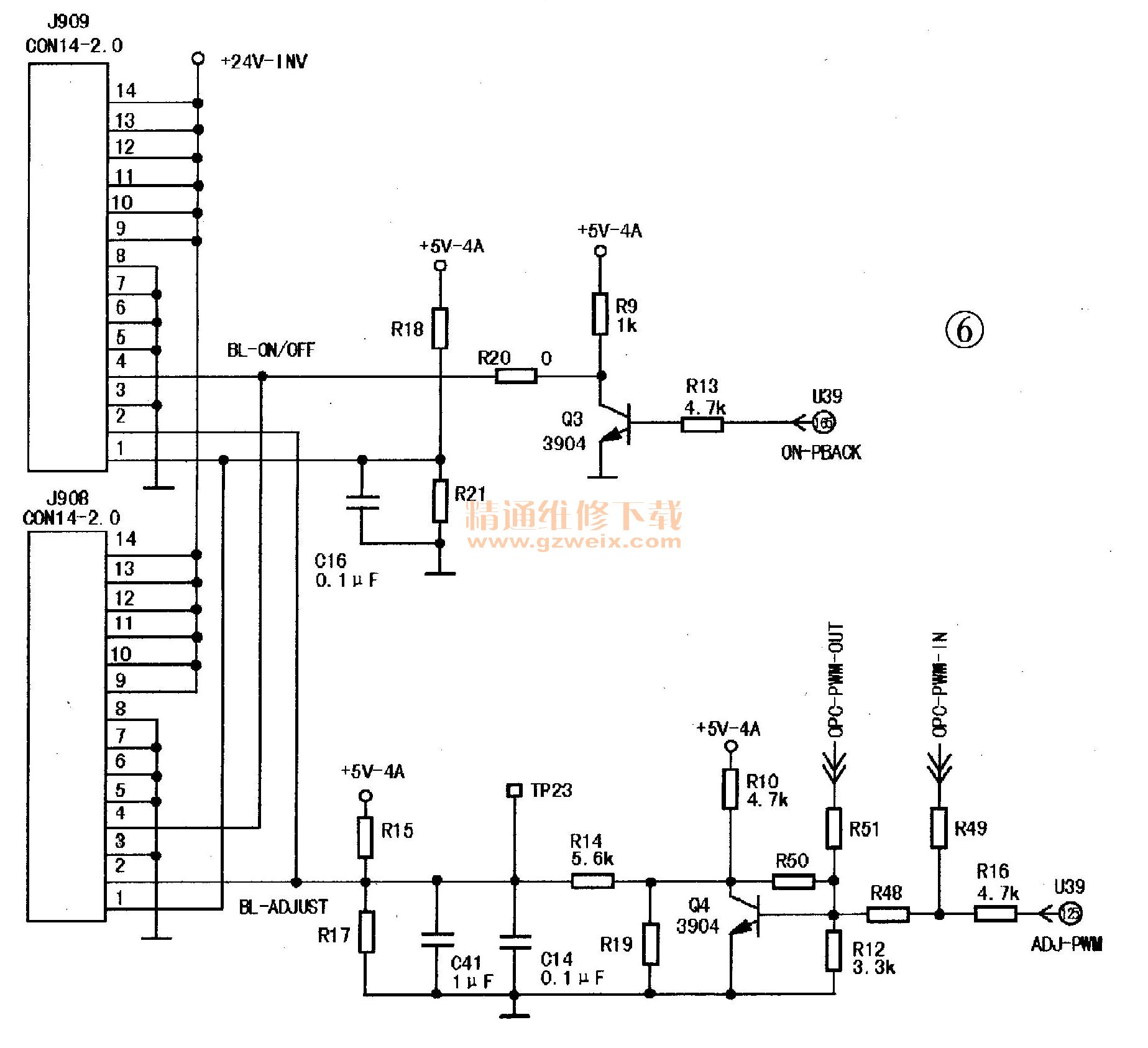

分析检修：从故障现象分析，故障部分应在背光驱动及相关控制电路中。开机测得24V供电正常，再测插座J908、J909的④脚（BL-ON/OFF控制信号）在冷机二次开机时，电压为高电平（4.8V），在电视机工作约20分钟时，电视机黑屏，此时该脚电压已降为0V，这说明故障出在背光驱动电路的开／关控制电路中，如图6所示。

    在冷机时控制电压正常，这说明该控制电路中某元件在热机时失效，经查发现三极管Q3（3904）b -c结的正反向阻值在热机时不正常，更换Q3后通电试机，故障排除。
