一台美的C21-ST2118型电磁炉，各项功能按键（该机是触摸型按健）和显示都正常，也能加热，只是功率小；试机放锅，在最大火力时测得整机电流只有3A多一点。
    分析检修：根据该机能加热判断机器基本是好的，估计问题出在功率（电流）调整电路、电流检测电路或谐振电路中。试调电流调整电位器VR1，调整时能变化，但变化不大，电流能升至3.65A。

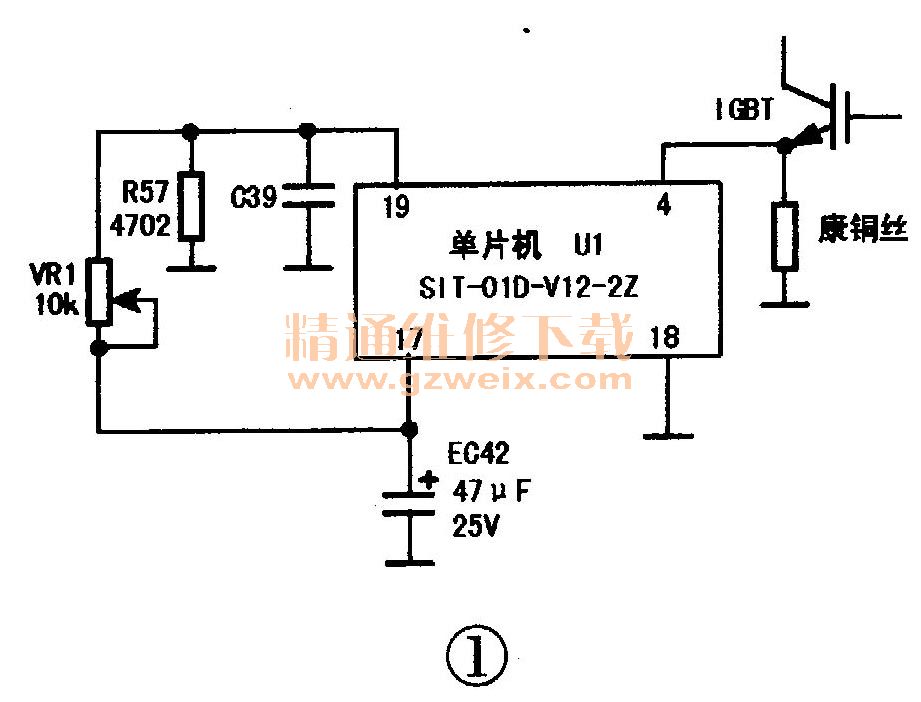

    拆开机壳，对机内电路板进行检查，机器内部干净，也没发现明显损坏的元件。加电测量，高压300V 、低压18V和5V均正常。检测电流调整电路，如图1所示，测得分压电阻R57（贴片电阻，阻值为47kΩ）正常，电容C39和EC42也没有漏电或变质现象。VR1（10kΩ）已调到下端（最大值）。既然将VR1调到最大值可以增大电流，那么能否换一只阻值更大的电位器呢？由于笔者手头没有阻值更大的电位器，于是断开VR1上端电路，串接一只10 kΩ电阻，放上标准的锅具试机，整机电流仅升至4A左右，无法调到2100W功率所对应的电流，此法见效甚微。

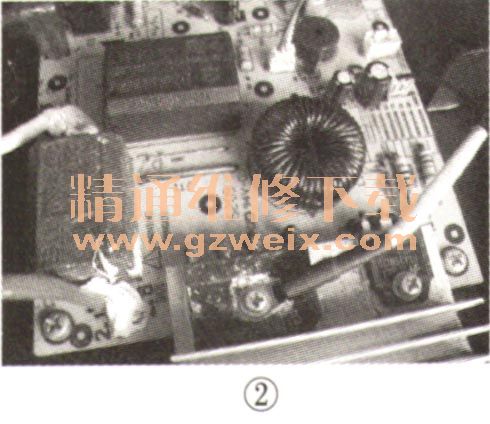

    仔细观察电路板后发现，电流检测电阻是一段直径约2.2mm、长约2.8cm的康铜线，如图2所示，接在IGBT管的发射极与桥堆负极之间。电流检测信号从康铜线上端直接引入单片机U1的④脚。康铜线的一个引脚周围有轻微的烧焦迹象，怀疑这是问题的所在，于是取下康铜线，清除线头的氧化物后重新焊好，但故障并未排除。

    冷静思考，会不会是谐振电容容量变小，使谐振频率发生变化，致使电流变小呢？拆下谐振电容测得其容量为0.26μF，略低于标称值0.3μF。试换上一只0.3μF的电容试机，故障依旧。

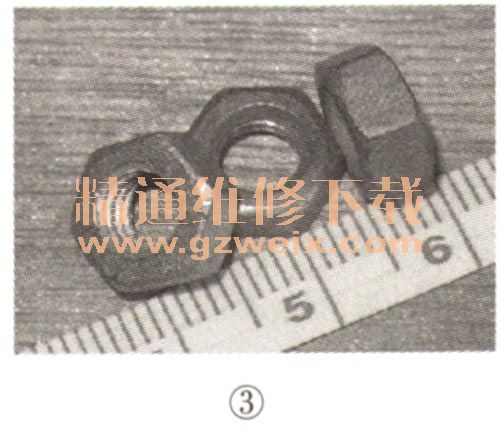

    在反复试机时发现，在没有关机的情况下，向上移动锅具时，电流表读数在迅速变小，最后降至0.14A左右。若按此现象分析，若将锅具靠近线盘，整机电流就应增大。为了验证这一分析，不用原机的玻璃面板，而是在线盘上面放置一块厚约3mm的胶合板，再在板上放上锅具通电，这时电流表读数上升到8A，效果显著，看来分析是正确的。找来3颗厚度约4mm的螺丝帽，如图3所示，先垫在安装线盘的螺丝桩上，然后再安放线盘，这样就提高了线盘的高度，让线盘更靠近玻璃面板，最后装好面板试机，当把火力调到最大挡时，电流表读数已达到8.75A，不一会锅里的水开始沸腾，到此电磁炉功率不足的问题得以解决。
