长虹LT42710FHD彩电黑屏,有声音
来源:本站整理  作者:佚名  2015-07-14 09:33:30

    分析检修:该故障主要原因有:(1)背光驱动电路无24V供电;(2)背光驱动电路故障,导致背光灯管不能点亮;(3)主板无上屏供电电压;(4)逻辑板故障。

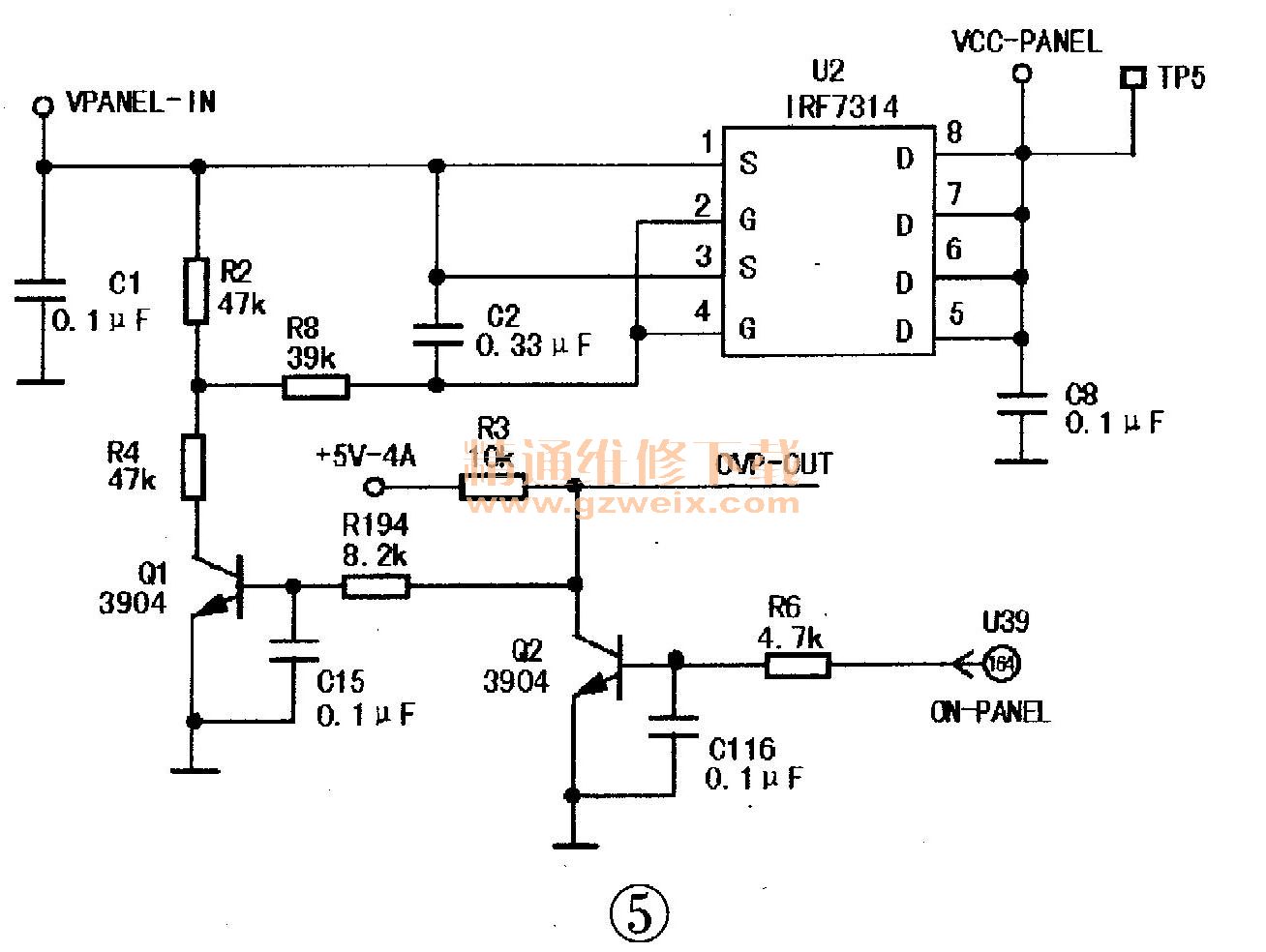

    打开电视机后盖上电测试,二次开机后,声音正常,背光灯亮,基本可以判定电源板没有问题,故障范围在主板和逻辑板上。首先测量上屏供电,在8V~10V之间跳变,电压偏低;测量上屏供电稳压块U43(LM2596 -ADJ)输出端⑤~⑧脚电压也在8V-10V之间跳变,如图5所示。断开上屏供电DC转换块U2(IRF7314)后,C1上的电压仍在8V~10V之间跳变,怀疑U43损坏。更换U43后电压仍然在8V~10V之间跳变,说明U43与 U2之间相关电路有漏电现象,当断开贴片电容C171后,电压正常,再装上U2试机,故障排除。

关键词:长虹彩电
