一台海信LED42K01P型液晶彩电，黑屏有伴音。该机电源板号为RSAG7.820.2264。上门看到的故障现象为有伴音，右半部分明显比左半部分暗。在用户家看了一个多小时没出现黑屏现象，告知用户出现熟屏再联系。下午用户来电说屏幕黑了。
    上门拆机，通电试机，屏落又亮了，亮的时候侧灯管供电端C905正极电压为190V ，C909只有100V，明显不正常，且表明此LED背光电压升压自举电路没工作。用H2088A测试仪检测灯条正常，故障部位锁定在电源板上。因为没出现黑屏故降，试机中没检修另一路背光供电电路，告知用户先不装后益若，出故障再电话过来。直到第3天早上用户来电黑屏了。
    有了上次的教训没敢关机，小心把电视平放到桌子上，把主板和电源板的螺丝卸下，并垫好绝缘物。测得插座XP901的⑤脚SW电压为5V，⑥脚PWM为3.6V（正常）；测N906（OZ9902背光控制块）的②脚供电12V（正常），③脚SW电压5V（正常），⑦、⑧脚PWM电压3.6V（正常）。供电及控制电压正常，那么不是N906性能不良，就是升压检侧电路有问题。本着先简后繁的原则，先检查升压检测电路。当检查到C909正端LED供电支路的过压检浦元件R985时，发现其在路电阻为无穷大，卸下来测也是无穷大，确定R985已坏。测R987、R990阻值正常，因找不到220kΩ贴片电阻．只好把R987、R990也卸下来装上一只560kΩ和100kΩ的贴片电阻，焊好后通电试机，故障排除，之前的右边暗的故障也排除了。

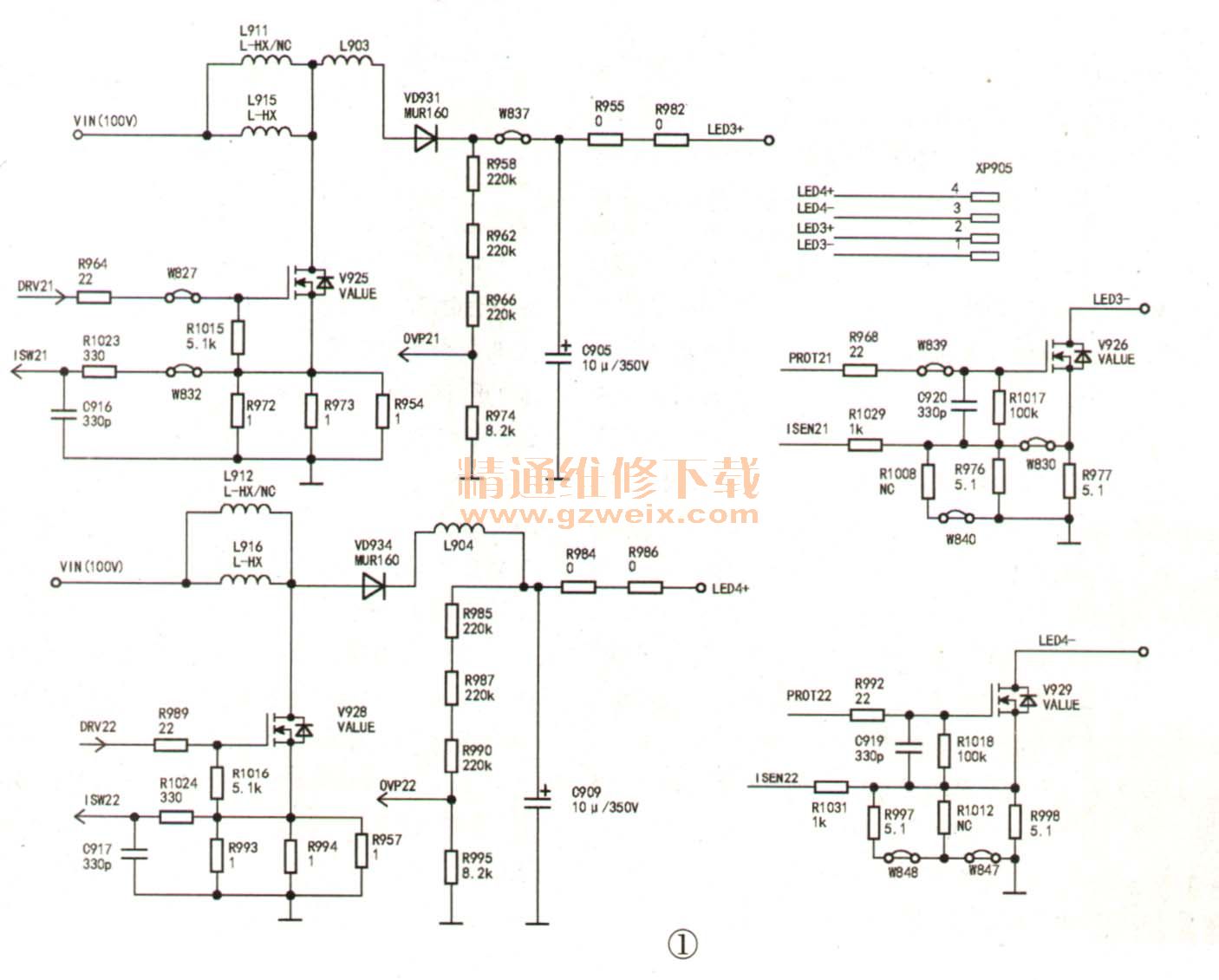

   询问用户得知右边暗的现象有2个多月，这两天才出现不定时黑屏现象。为什么同样的一组背光没工作，会表现出不同的故障现象？实际电路中只使用了插座XP905所连的这组背光。相关电路见图1。
