该机通电后面板绿灯亮，黑屏，随后面板绿灯每隔10s闪烁一次，本机键和遥控均失灵，无法强制升级。
    查资料得知：当前指示灯的状态表示是LED屏背光有故障。背光故障发生后，会引起本机键和遥控失效。
    插排CN7002是连接主板与电源板的排线，如图1所示。通过该排线电源板给主板供电13V，同时主板发出的电源开／关、背光开／关及背光调光信号也通过该排线送到电源板。测得CN7002的PS-ON端（电源开／关），电压是3.3V，正常；电源板输出的13V电压，正常；CN7002的STB端（背光开／关）电压为3.3V，背光调光(OFL）电压为3.3V，均正常。

    CN7002的L-ERR（背光驱动电路送到主板的背光故障指示信号）端悬空，这和夏普老型号LCD电视机不同。以前的老型号LCD电视机，当背光驱动电路有故障或背光灯不良时，背光驱动电路通过该脚给主板送去故障状态信号，微处理器据此信号执行保护关机程序：关闭主电源，让面板上的红色指示灯每隔数秒周期性地闪烁1次，以通知用户和检修人员：该机发生了背光故障。
    背光故障自动检测电路虽能有效地防止故障扩大，但也有负面作用：一是误报故障，导致电视机不能工作；二是背光保护电路动作后主开关电源停止了工作，为检修电视机带来了困难。为此，夏普最新型号的LED电视机取消了该功能。
    上述检测结果，说明电源板及主板正常，下一步就应当检测背光驱动电路及背光灯。

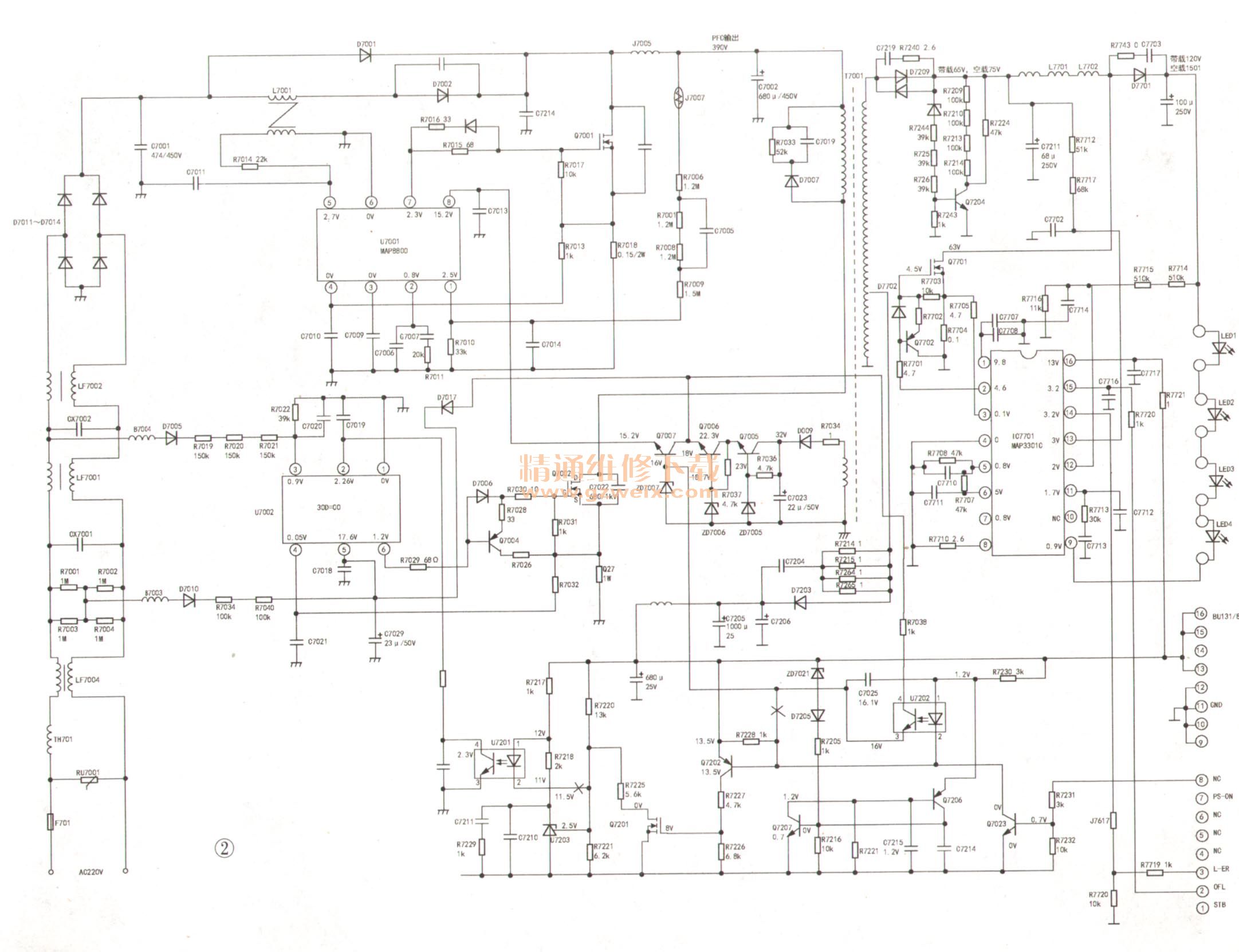

    该机的电源与背光驱动实绘电路如图2所示。T7001是主开关电源变压器，由D7209和C7211整流输出65V背光供电。IC7701是背光驱动控制器，从②脚输出LED灯恒流控制驱动脉冲，加到升压开关管Q7701的G极。L7701、L7702是升压储能电感，D7701是续流二极管，100μF/250V电解电容是升压滤波电容。D7701负极输出的升压电压是120V，给4组LED灯串供电。该机是直下式LED背光，共用4组LED灯串，这4组灯串首尾串联成1串。

    IC7701的②脚输出的驱动脉冲宽度可调，经开关管Q7701后，调节D7701输出的LED灯串供电电压的高低。当LED灯串的电流过大时，②脚输出的脉宽变窄，D7701输出的电压降低，LED灯串得到的供电电压下降，把LED灯串的电流拉回到标准值。当LED灯串电流偏小时，其控制过程与上述相反， LED灯串的负极接IC7701的⑨脚，与内部PWM脉宽调制电路开关管的D极相连，主板上微处理器输出的OFL背光亮度调节电压，经CN7002的②脚（OFL端）加到IC7701的15脚，控制⑨脚内部开关管的导通占空比，从而控制．LED灯串在一个周期内的发光时间，达到控制LED背光亮度的目的。
    通电后测得主开关电源输出的电压（C7211上的电压）是75V，高于正常值（65V)，说明后面的负载可能开路； D7701负极输出的电压是150V，也高于正常值(120V)，由此判断后面的LED灯串开路。
    用500V摇表分别测量4组LED灯串的正向电阻值，LED 1 -LED3这3组LED灯串的正向阻值是0.05MΩ，正常；反向阻值是0.01MΩ（有反向保护二极管），正常。LED4灯串正、反向电阻值均是无穷大，说明LED4灯串开路。更换灯串后试机，故障排除。
