一台海尔LE42B3500W型彩电，其故障现象是不定期黑屏（伴音正常），且机器内不定期发出间歇性的“吱吱”声。

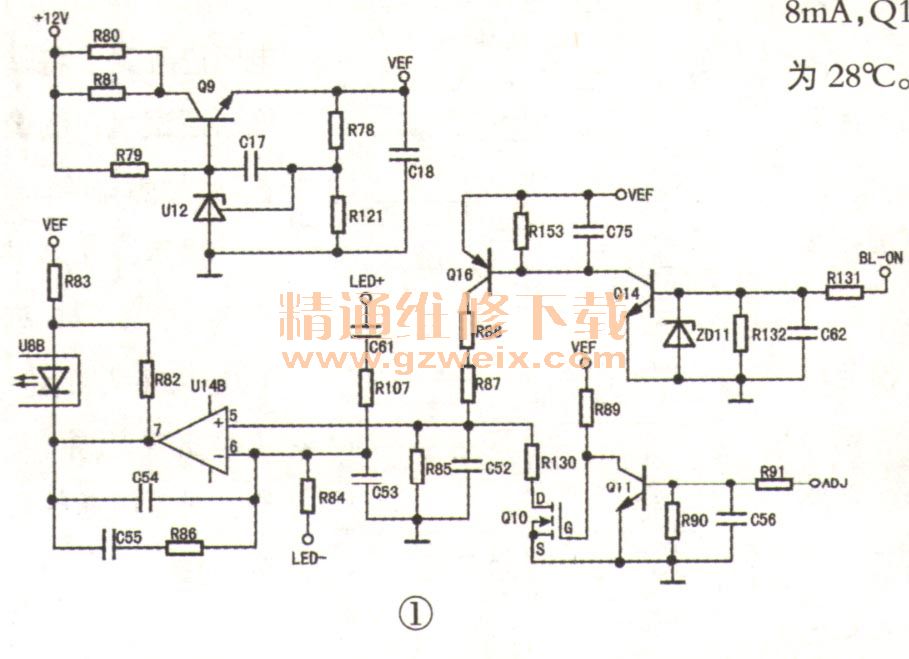

    维修思路：对5V基准电压VEF电路（由三极管Q9和三端精密稳压器U12等元件组成，如图1所示）进行了分析，并指出故障原因是Q9的工作电流偏大（150mA），过热后性能变差，输出电压波动，导致背光保护电路误动作，从而出现黑屏、有伴音故障。

      在故障出现时，测得BL-ON（背光开关）、ADJ（亮度调整）信号电压分别为4.6V、3.19V、Q9的c、b、e极电压分别为10.68V、5.24V、4.76V，显然VEF电压偏低。测量Q9的表面温度已达61.8℃（室温16℃，下同），显然过高。
      VEF电压除供给U14（LM358）及光祸外，还供给由Q16、Q14组成的背光开关电路，以及由Q11、Q10为中心的背光调光电路。以上供电环路，每一路电流都不会很大，正常不会导致Q9的压降和温度这么高。对其进行仔细检查，发现三极管Q14很热（实测温度为46.1℃），测得Q14的b极电压为0.69V、c极电压在3.92V-4.1V之间波动，c极电流达100mA，明显偏高。Q16为PNP型三极管，c极接基准5V 、R153为b极偏置电阻，同时也是Q14的c极负载电阻。Q16 b极通过JR3（实物为一段铜箔）连接到Q14的。极。Q14 b极接BL-ON信号，二次开机后，Q14饱和导通，Q16c极输出5V高电平到背光开启电路。
    分析认为，Q14饱和导通后，VEF电压通过Q16的e、b极及Q14的c、e极到地，相当于VEF电压接一只压降为0.6V的二极管到地，则流过Q16及Q14的电流均较大，从而导致Q16及Q14发热严重。究其原因：Q16的b极与Q14的c极间没有连接限流电阻。

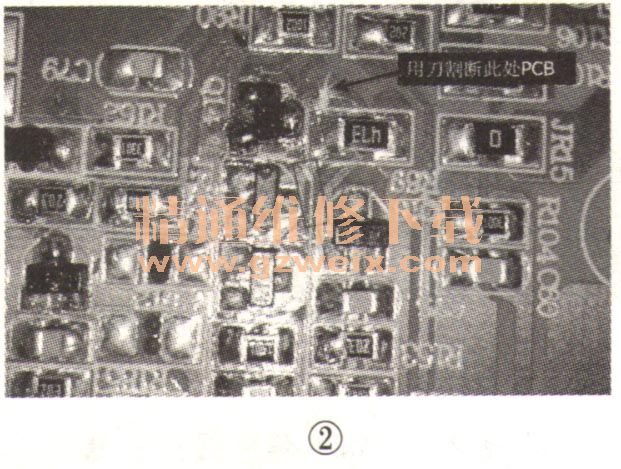

      解决方法：切断Q16的b极与Q14的c极间铜箔，如图2所示，用一只510Ω电阻跨接在这两极之间。改动后测试数据如下：Q14 c极电流约为8mA，Q14表面温度降为27 .1℃，Q9表面温度降为28℃。长时间试机，故障不再出现。

    提示：1．增加的电阻阻值不能过大，以保证二次开机后Q14饱和导通，否则Q14功耗会增加，且杭干扰能力降低。
    2．当Q9负载偏大、U12（KA431）深度调整时，无法满足负载5V需求，甚至产生干扰，这个有干扰的供电提供给LM358等电路，就会出现误动作，背光出现噪音，甚至发热严重的问题。
    本机经过这次改进电路，标本兼治，背光控制电路的元器件温升明显降低，未再出现误动作导致背光灯熄灭的故障。
