开机，切换不同的信号，发现所有信号都没有声音。切换到耳机后，耳机也没有声音。根据故障现象和试机结果，初步分析故障应该在 U9(MST9X88LB)到 U21(YDAl38)之间。

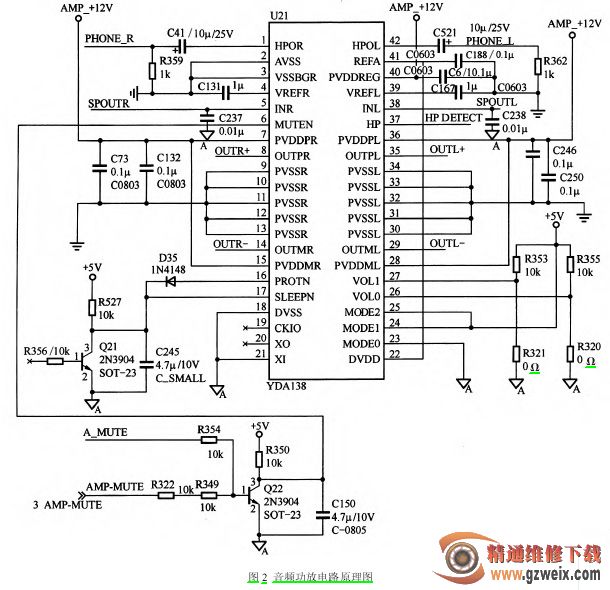

首先测量 U9 的声音输出85、86脚有波形输出，问题集中到 U21。实际维修电路图如图 2 所示。

检测 U21 的工作条件正常，但是没有输出波形，对地测试，没有短路现象。检测静音控制电路，发现 U21的17脚（SLEEPN）无电压，正常为 5 V。脱开17脚，测 Q21集电极有 5 V 电压，判断 U21 不良。更换 U21 后开机，故障排除。
