六 按键指示灯控制电路原理与常见故障检修
    1．按键指示灯控制电路工作原理

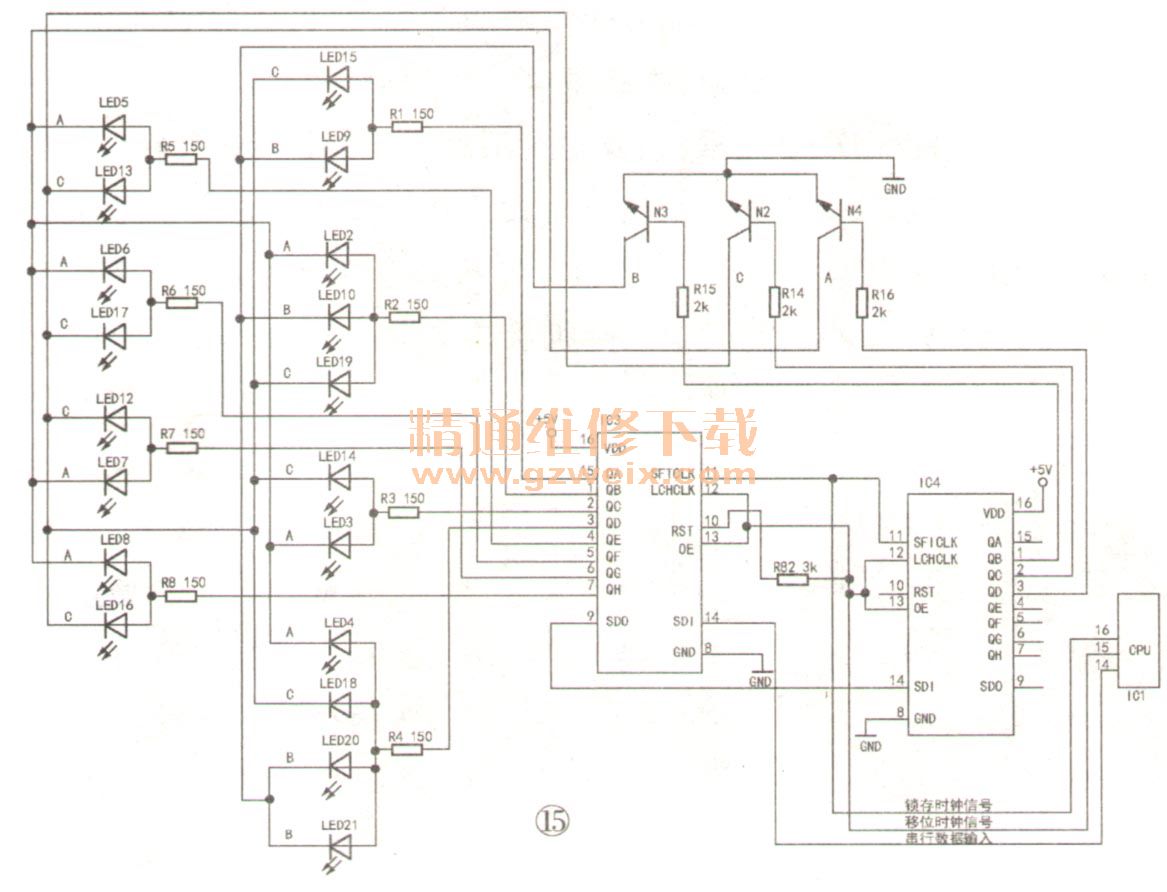

    按键指示灯控制电路原理图如图15所示。按下电源开关后，调节“程序选择”按钮或按下“速度、强力去污、启动／暂停”键，在对应面板上都会有相应指示灯显示，说明用户已选择该功能。每按下任意按钮，CPU皿脚送出串行数据到IC3、IC4 9经移位、寄存传输后从IC4的①、②、③脚送出驱动控制的高电平，对应N3-N1贴片三极管工作；通过IC3片选芯片后的信号从对应的引脚送出高电平＋5V到各路受控的发光二极管。发光二极管的阴极通过Nl-N3控制接地，点亮控制面板对应选择功能的二极管。

    2．常见故障检修
    例：一台XQG50-807型滚筒洗衣机，面板上“快洗”和“速度”指示灯不亮。
    分析检修：上门检查，发现该机指示灯不能显示全，给用户使用带来麻烦。拆开顶盖，当用螺丝刀动一下电控板时，居然不显示的指示灯在选择程序按钮时都会被点亮，估计连线松脱所致。细查外围电路没问题，断电拆下电控板后发现板子的IC3（74I-IC595）⑤脚虚焊，导致选择“快洗功能”的程序时指示灯“快洗”和“速度”指示灯不亮。补焊后机器修复。
    由于电路元件使用的都是贴片集成块，管脚相对密集，焊点较少，当上锡量不足时，常导致虚焊松脱的情况发生。
