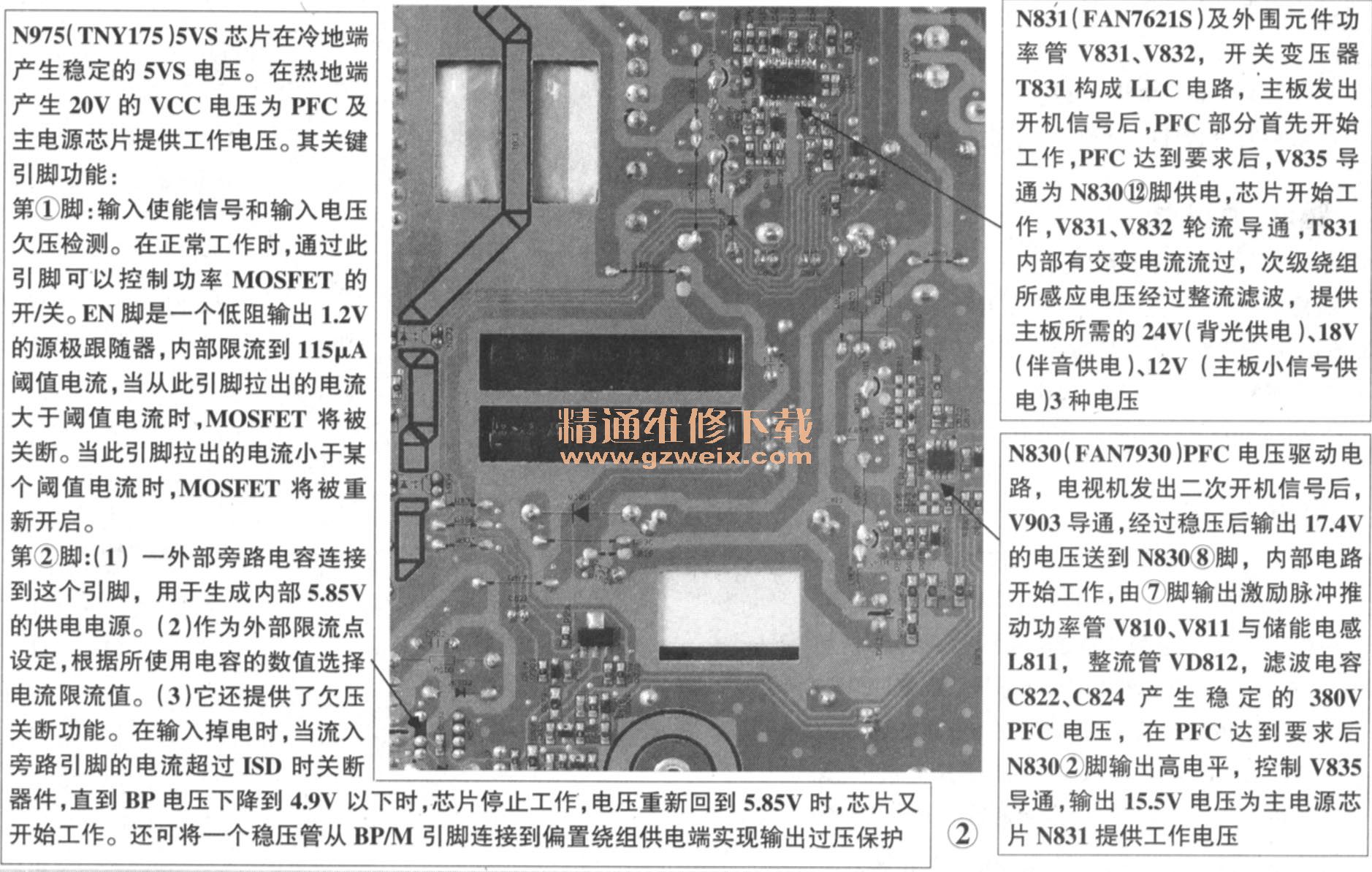

该电源板现已广泛应用于海信的众多LED液晶彩电中，其工作流程见图1，印制板图解见图2。本文将介绍该电源板的易损电路原理及其维修。

    一、市电输入抗干扰（EMI）及整流电路

为了防止干扰信号通过电网对本机造成影响，同时也为了减少本机产生的电磁通过电网干扰其他电气设备，在输入端都增加了交流抗干扰电路。L801、L802、C804、C805构成共模抑制电路，滤除电源和电网产生的对称干扰信号。C801、C803是差模抑制电容，滤除电源和电网产生的非对称干扰信号。

    R801、R802、R803是C801和C803的放电电阻，关机后泄放掉储存在C801、C803的高压电荷。RV810是压敏电阻，当市电意外升高超过RV801的保护电压值；时，击穿短路，熔断保险F801，以保护后级电路的安全。RT801为负温度系数热敏电阻，开机瞬间温度低，阻抗大，是为了防止开机瞬间浪涌电流的冲击，对后级造成损坏。

    市电220V经过抗干扰电路后，通过VB801整流，C808滤除高频干扰，得到300V脉动电压，输送到后级电路。220V进线抗干扰及整流原理图如图3所示。

    二、副开关电源5VS部分工作原理

    本机5VS部分由开关变压器T803和N975（TNY175）及外围元件组成，其工作原理如图4所示。其作用一是在T803次级产生稳定的5VS电压为主板的控制系统供电；二是在热地端产生20V电压经过待机控制电路稳压后为PFC驱动电路N830及主电源驱动芯片N831提供工作电压。

    R909、VD902、C902组成DRC尖峰吸收回路，防止在开关管截止瞬间电感产生的尖峰脉冲击穿内部开关管。

  TNY175是工作在限流模式下的开关电源控制集成芯片，引脚功能如表1所示，实测数据如表2所示。它使用简单的ON/OFF控制输出电压的高低，内部集成了700V的MOSFET。

    1．启动工作过程
    由前级整流电路和PFC送来的电压（待机时300V，整机正常工作后，380V）通过T803初级①-③绕组加到N957④脚，内部电路自供电，内部恒流驱动电路工作，向电容C907充电，C907所得电荷逐渐升高，驱动电路内部功率管开始工作，开关管工作在开关状态，T803①-③绕组中有交变电流流过，次级⑥-⑩绕组产生感应电压，经过整流管VD905整流，．再经过C912，L904、C915组成的T型滤波电路后，得到5VS电压。

    热地端④-⑤绕组产生的感应电压经电阻R915限流，经VD903整流C907滤波后产生20V的电压，经过控制稳压后为N830、N831提供VCC工作电压。

    2．稳压电路及工作过程
    5VS的稳压控制主要由三端精密稳压器N903（TL431 ）（由R925， C904构成RC电路，功能是稳定TL431的工作状态防止形成自激造成稳压失控）、光耦N902（PC817）及取样电阻R924 ， R926等元件组成，通过对N975的①脚输出电流的大小进行控制，经内部处理后控制开关功率管的导通和截止，稳定5VS的输出。
    当5VS升高时，N903的R端经 R924、R926所分的电压也相应升高，经N903内部比较放大后K端电压下降，使得流过光耦N902内部发光管的电流增大，因发光度增强，N902内部的光敏三极管导通增强，导致从N957的①脚内部流出的电流增加，当流出的电流超过设置闭值时，内部电路动作，使开关管导通周期减少，输出电压降低。5VS电压降低时，稳压则和此过程相反。

    3．交流电压输入过低保护电路和输出过压保护
    市电输入欠压保护电路主要由 V901，V902构成，正常功能工作时220V交流电经过VD904整流C901滤波。经过分压电阻R911、R912、R913、R901分压，所分得电压由C906滤波后，经过VD906、R916、R918分压加到V901基极，V901饱和导通，V902截止。当市电降低时，分压点所分的电压也相应降低，V901截止，N957②脚电压通过电阻R919加到V902基极，V902饱和导通，造成从①脚拉出的电流远超过设计A值，内部电路关断开关功率管，芯片停止工作。

    4.输出过压保护电路
    当某种原因引起5VS电压过高时，20V电压也会相应大幅度升高，通过R910加到N957②脚的电压也升高，电流增大，当流进②脚的电流大于5mA时，芯片锁定，停止工作。

   三、功率因数校正PFC部分
    该板的PFC部分由驱动电路N830 （FAN7930）及其外围元件、储能电感L811、功率管V810和V811、整流二极管V812、滤波电容C824、C822组成，电路见图5， V811开机瞬间为电容二极管充电，防止通电瞬间大的电流流过电感L811并对其他元件造成伤害。

    FAN7930是PFC专用芯片，工作在临界导通模式（BCM ），采用⑧脚SOP封装，内部集成有过压及过流多种保护电路，和其他不同之处是，它带有PFC就绪引脚（当PFC电压检测端升到比内部阂值电压高时，此端被外部上拉电压拉高），可用于触发下一级控制电路FAN7930各脚功能，如表3所示，其实测维修数据如表4所示。
