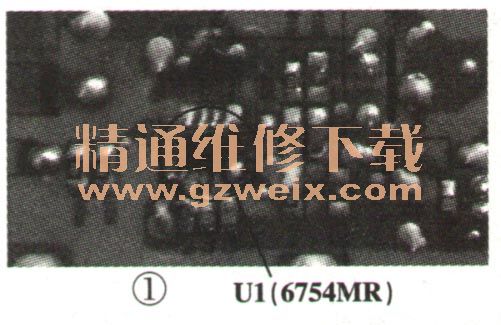

分析检修：拆机后检查发现电源板已损坏，电源板型号为SHL3238F-101S REV.03。拆下电源板单独检修，经测量F1（3.15A）保险已开路、D1（ RL208）已击穿，测量主滤波电容两端电阻正常，把损坏的元件代换后通电，测量电源输出电压．3.3V降为0V、测量主滤波电容两端电压为310V，测量电源管理芯片PWM控制器6754MR的HV启动脚和VCC脚电压都很低，泄放掉主滤波电容的余电后，用1kΩ电阻挡测量6754MR的④脚对地电阻很小（正常正向为12kΩ左右，反向为无穷大），说明芯片已经损坏，如图1所示。

    提示：一般雷击后，雷击电流会从主滤波电容顺着启动电阻进入芯片的启动脚，所以测量芯片启动供电脚对地电阻是必要的。
    拆掉U1后换新，通电测量3.3V端输出电压已经正常，在电源板双排尾插CON3的3.3V和PS-ON之间跨接一只10kΩ电阻，模拟主板开机信号强行使其电源工作，测量12V和24V电压不稳定，12V在8V～14V间波动，测量开关变压器整流输出端12V和24V也是如此波动，说明电源不稳定，代换U2（817B）光耦后故障排除。
    6754MR各脚电压参数（待机时）：①脚0V、②脚0V、③脚0V、④脚40V～60V之间变化、⑤脚0.9V～1.8V变化、⑥脚0V、⑦脚15V、⑧脚0.01V。
    小结：为什么3.3V稳定而其他两路不稳定？仔细查看电路，此机开关电源就一只变压器，通电后开关变压器整流输出12V和24V，然后通过Q2/Q3控制输出的开和关，待机时控制Q2/Q3关闭输出，开关变压器整流输出12V通过U4（MC34063）DC/DC降压变换为3.3V提供主板供电，DC/DC芯片MC34063只要输入电压在要求范围内，输出就会在稳定值内。LED背光源为单路供电，首先由电源板提供24V给背光恒流源控制板，在经恒流源控制板DC/DC电路升压为54V左右给灯条供电。
