笔者斗胆，把直流电压纹波分为两类，并且命名，希望能得到业界的认可。
    彩电、电脑、显示器等电子设备，其直流电压纹波的分类、命名、辨别内部有多种直流电压。这些直流电压来源五花八门，有的由50Hz交流市电整流而得，有的来自开关电源，有的来自行输出变压器，有的来自带振荡电路的DC-DC转换块，有的来自三端稳压块……这些直流电压或多或少存在着纹波，有些纹波达到一定程度会产生千奇百怪的故障现象，有些纹波虽然幅度较大，但不会导致任何故障，是允许存在的。因此。笔者根据直流电压纹波产生的原因、是否会导致故障、存在的合理性，把直流电压纹波划分为两类（种）：第一类为不允许存在的纹波—恶性纹波。第二类为允许存在的纹波—良性纹波。
    测量直流电压是否有纹波，万用表显得无能为力，示波器是最有力的武器。然而，各种直流电压的纹波没有标准，只能根据经验来界定。下面是笔者总结出的界定直流电压纹波的方法—“三看法”，与大家分享。
    “三看法”，一看纹波的幅度，二看纹波的周期（频率），三看具体电路。首先界定直流电压是否有纹波。如果直流电压纹波小于0.5Vp-p，可以忽略不计，界定为无纹波；如果纹波大于0.5Vp-p，可以界定为有纹波（注意：0.5Vp-p这个“标准”并不是绝对的）。一旦确认直流电压有纹波，接下来还要界定出纹波的性质。恶性纹波的形成通常是滤波电容不良所致，而“良性纹波”的存在是合理的，那么我们在实际维修中就不用管它。不过，良性纹波的形成笔者归纳有以下4个方面：
    1.形成直流电压的电源频率较低。图1所示为海信TC2599C开关电源局部电路图。C607为300V直流电压滤波电容，有储能、滤波双重作用，这里我们只研究滤波作用。实际上C607所要滤除的纹波有两种：一种是50Hz交流市电经桥式整流后产生的100Hz（10ms）纹波，是低频纹波；另一种是开关电源变压器③脚产生的数十千赫兹的高频纹波。众所周知，电容具有通高频、阻低频特性，因此直流300V电压上，由开关变压器③脚产生的高频纹波几乎全都滤除，而对100Hz的低频纹波滤波效果较差，因此300V直流电压有8Vp-p左右100Hz纹波残留，此波形为锯齿状，不是正弦波。

    结论：CRT彩电的直流300V，平板彩电PFC端子的380V直流电压有8Vp-p左右的100Hz纹波，该纹波是允许存在的纹波，即良性纹波。

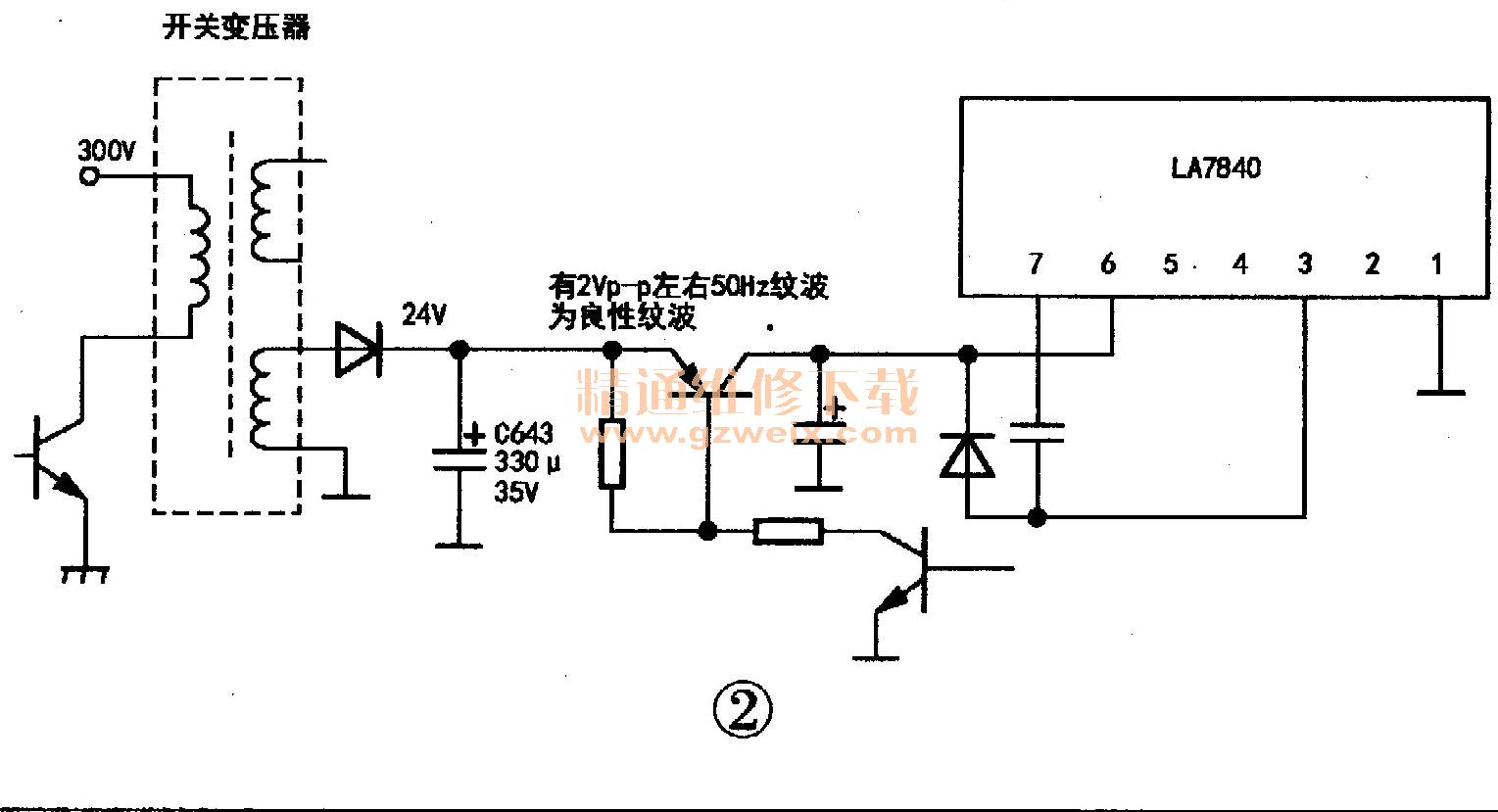

    2.直流电压“用户”工作频率低且电流大。图2所示为海信TC2199C彩电场输出电路及24V直流供电图。C643（330μF/35V）为开关电源输出24V直流电压滤波电容。电视工作时，24V直流电压有2Vp-p左右50Hz（20ms）纹波，该纹波是允许存在的。如果24V直流电压有2Vp-p左右的开关电源高频纹波，那么该纹波就是不允许存在的恶性纹波，维修时需查24V滤波电容。

    场输出块工作频率为50Hz（高清可达100Hz）属低频，同时电流较大。由于电源有一定内阻，故24V直流电压会产生50Hz（或100Hz）低频纹波。电容既要滤除50Hz（或100Hz）的低频纹波，同时又要滤除开关电源产生的高频纹波。由于电容的通高频、阻低频特性，因此高频纹波所剩无几，而50Hz或100Hz）的低频纹波残留较多，这里残留1 Vp-p-2Vp-p 50Hz低频纹波。
    结论：场输出块的24V直流供电有2Vp-p左右50Hz（或100Hz）纹波，该纹波是允许存在的良性纹波。

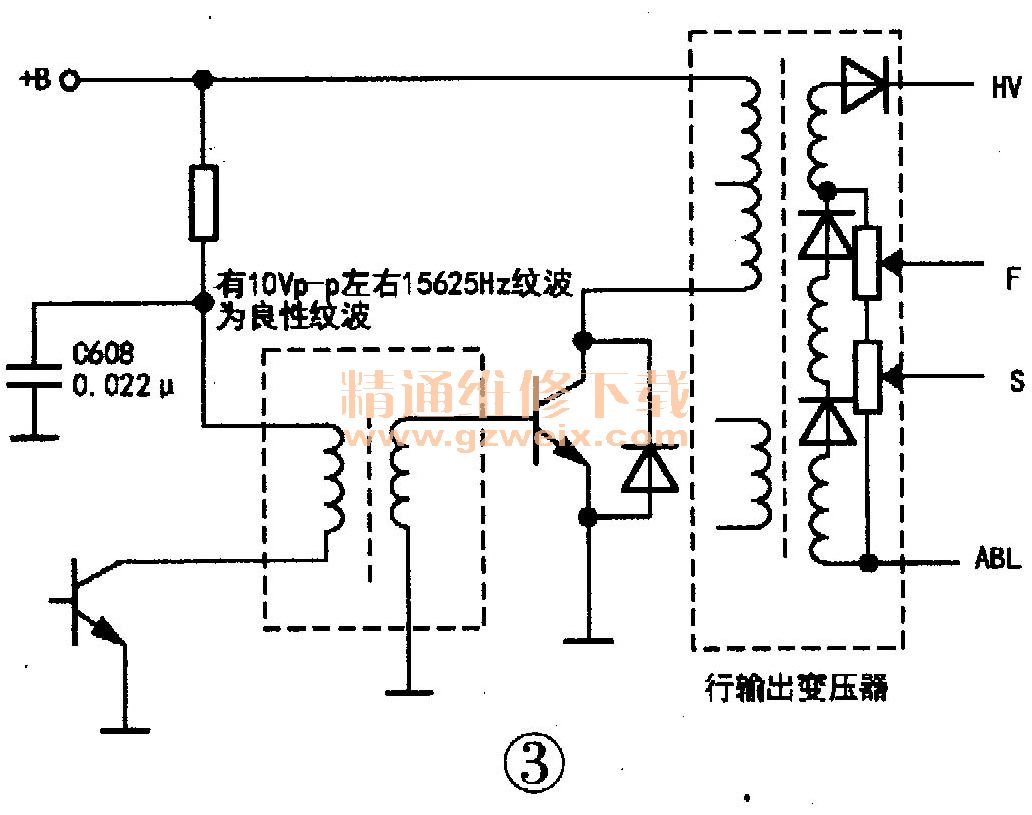

    3．电路设计所致。图3所示是牡丹彩电行推动电路。行推动变压器供电端有10Vp-P左右64μs（15625Hz）纹波，该纹波是允许存在的良性纹波。因为行推动变压器供电端滤波电容C608不是电解电容。

    结论：行推动变压器供电端有10Vp-p左右行频纹波，要看一下滤波电容，如果滤波电容为电解电容，那么该纹波是不允许存在恶桂纹波，它会导致行管发热、损坏；如果滤波电容为非电解电容，那么该纹波是允许存在的良性纹波。
