长虹HSS30D-1M5型彩电电源板,不通电
来源:家电维修  作者:佚名  2017-01-26 13:55:19

    分析检修:此故障现象说明12.3V形成电路有故障,故障可能是12.3V负载问题,也可能是初级部分有问题。

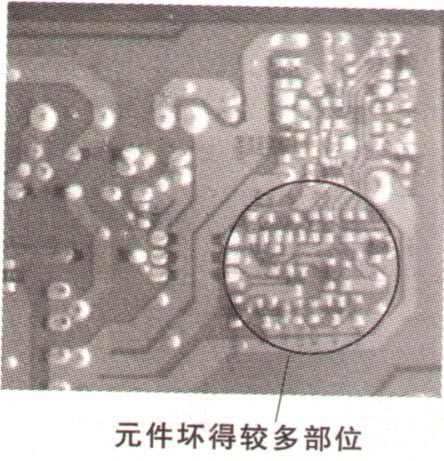

    首先测量12.3V整流二极管D405和32V整流二极管D304的对地电阻,发现D304对地阻值较低,说明LED驱动电路或32V整流滤波电路有短路元件。顺路检查,发现LED升压功率管Q401对地短路,升压二极管D401短路,更换Q401和D401后故障排除。故障元件位置如图1所示。

关键词:长虹彩电
