一、电源电路原理详解

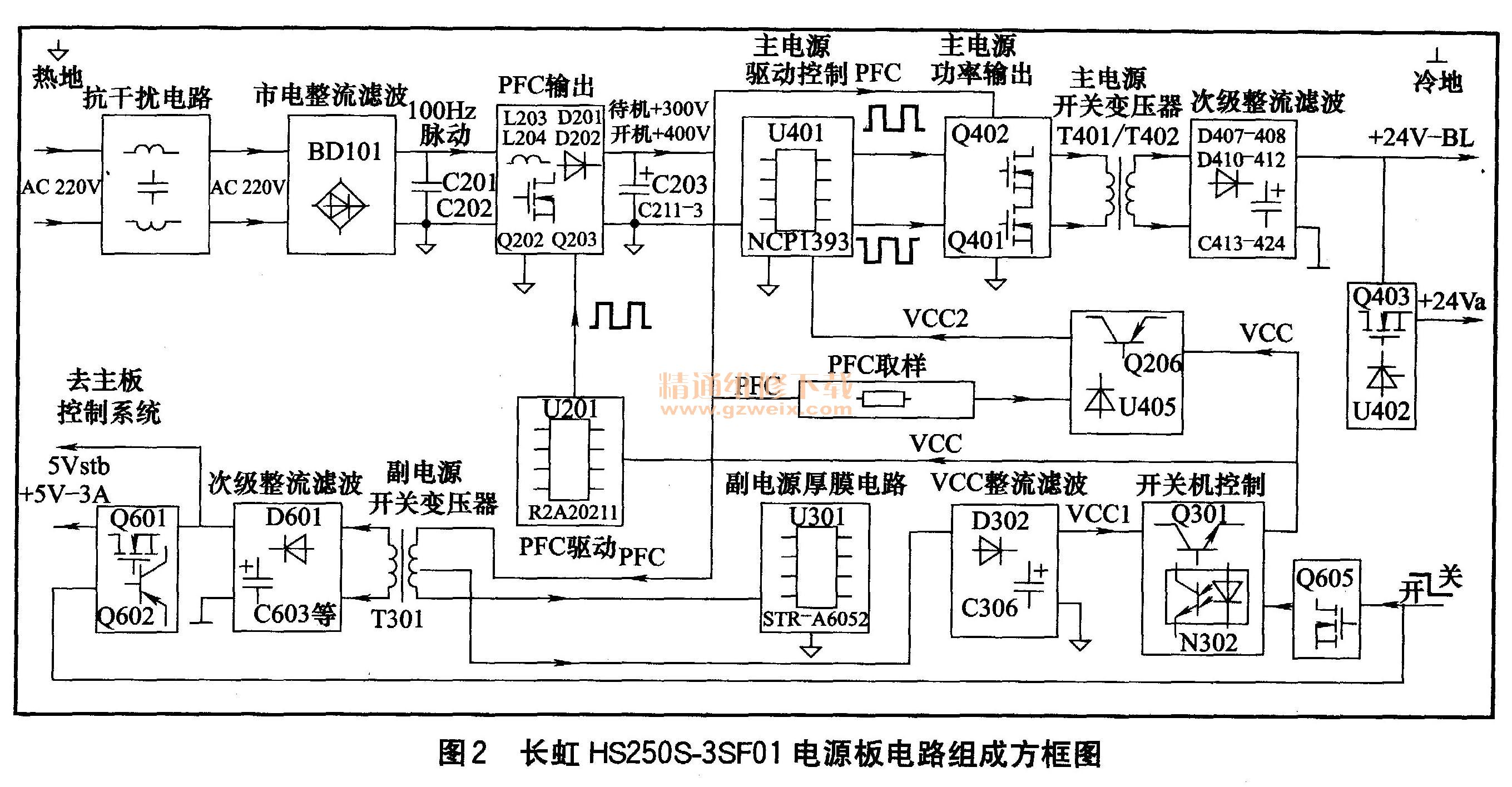

    长虹HS250S-3SF01电源板实物图解如图1所示，电路组成方框图如图2所示。



    该电源板由三部分组成：一是以集成电路R2A20112（U201）为核心组成的PFC功率因数校正电路，将整流滤波后的市电校正后提升到＋400V为主、副开关电源供电；二是以集成电路STR A6052M（U301）为核心组成的副开关电源，产生5Vstb、＋5V-3A和VCC电压，5Vstb为主板控制系统供电，＋5V-3A为主板小信号处理电路供电，VCC电压经开关机电路控制后为PFC和主电源驱动电路供电；三是以集成电路NCP1393U401）为核心组成的主开关电源，产生＋24V-BL、＋24Va电压，为主板和背光灯板供电。
   （1）抗干扰和市电整流滤波电路
    抗干扰和市电整流滤波电路如图3左侧所示，AC220V市电电压经熔断器F101输入到由CX101、FL101、CX102、FL102、CX103、CY101--- CY104组成的两级滤波电路，利用它滤除市电中的高频干扰脉冲，并防止电视机内部产生的脉冲污染市电电网。AC 220V市电滤除高频干扰信号后，送到市电整流滤波电路。

    RV101为压敏电阻，市电电压过高时击穿，烧断保险丝F101，切断电源板供电，确保电源板安全；RT101为限流电阻，限制开机瞬间的冲击电流。
    BD101、C201、L201、C202组成市电整流滤波电路，滤除高频干扰信号后的AC220V市电，经BD101全桥整流、C201、L201、C202滤波后，由于C201、C202容量较小，输出约300V的100Hz脉动电压，该电压送往PFC电路。

   （2） PFC电路

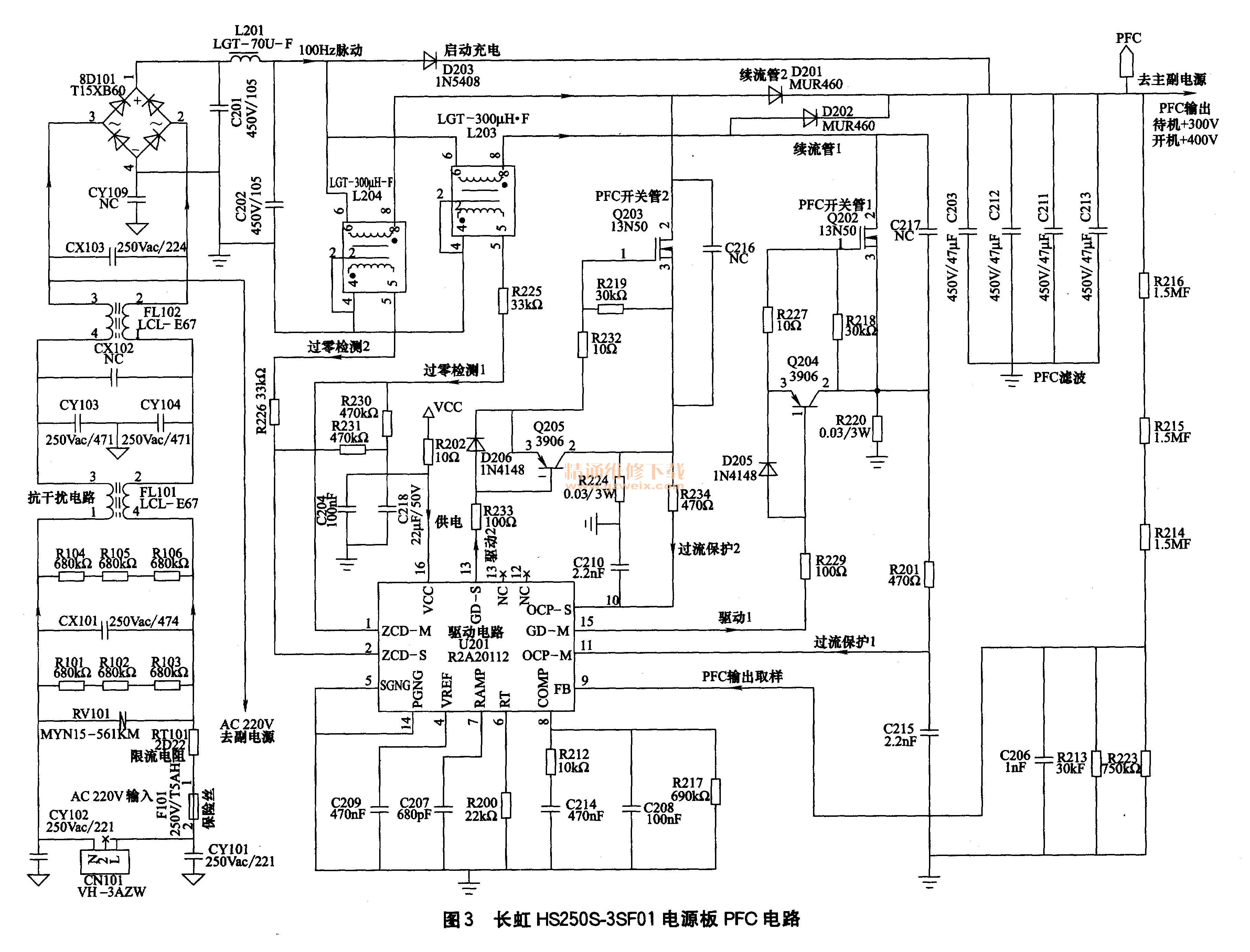

    长虹HS250S-3SF01电源板中的有源功率因数校正电路如图3所示，由驱动电路R2A20112（U201）和大功率MOSFET开关管Q202、Q203、储能电感L203、L204为核心组成。二次开机后启动工作，将供电电压和电流校正为同相位，并将供电电压提升到400V，产生PFC电压，为主开关电源供电。同时将副电源供电由待机状态300V提升到400V。

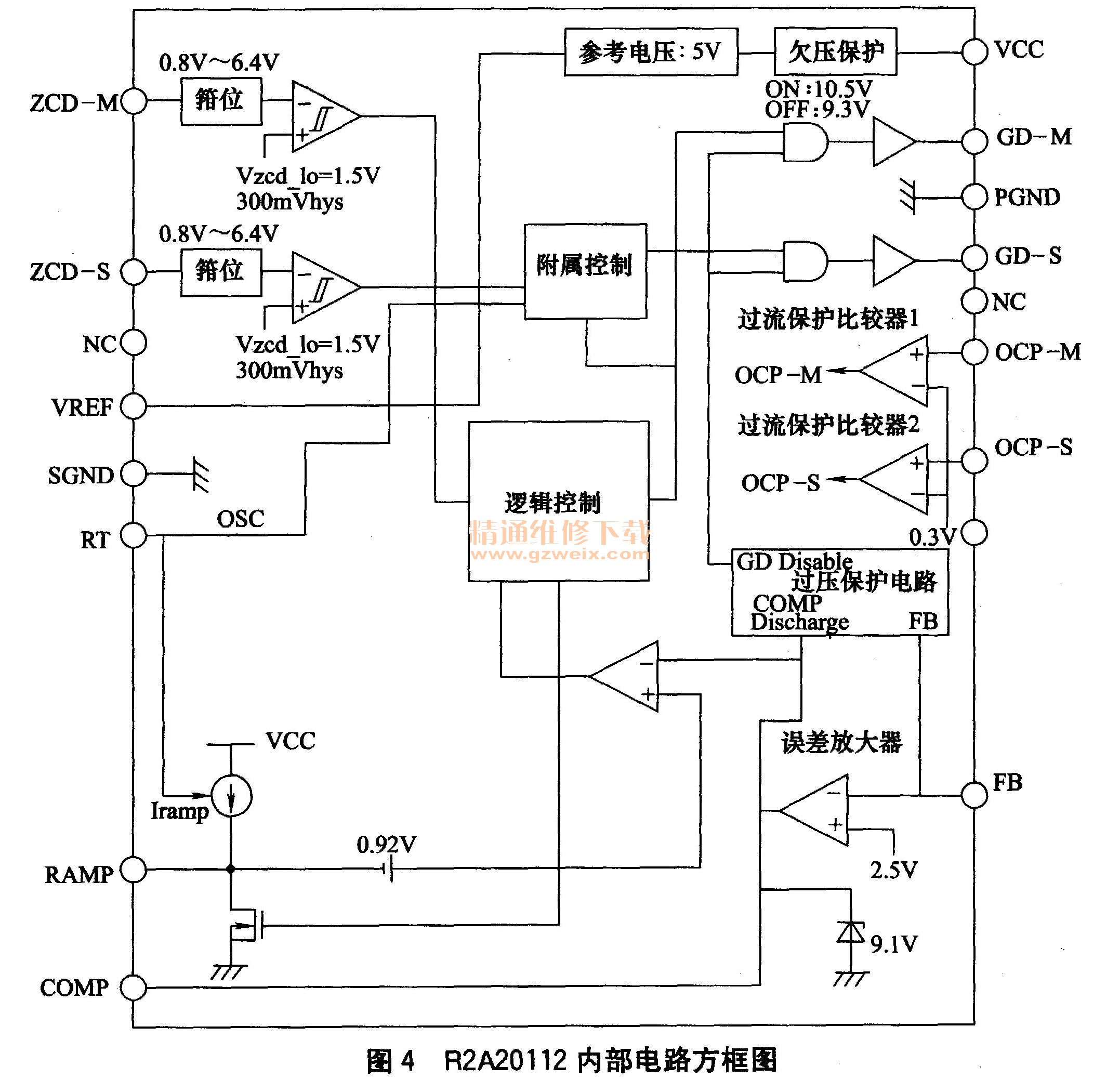

    ①R2A20112简介R2A20112是一个有源功率因数校正控制器，交叉操作函数控制主、副两个PFC输出电路，并且主PFC电路和副PFC电路驱动脉冲有180度的相移。R2A20112工作于临界导电模式（CRM），控制功率MOSFET开关控制开启时间常数，提高电感峰值电流的输入电压波形。优点是不需要输入线电压，减少功率损耗。内部电路方框图如图4所示，内含参考电压发生器、籍位电路、误差放大器、零电流检测电路、逻辑管理、两路通道放大电路、G极驱动电路等。R2A20112引脚功能见表1。



    ②启动工作过程市电整流滤波后输出约300V的100 Hz脉动电压，该电压送往PFC电路。一路经D203向PFC滤波电容C203、C211-C213充电，形成＋300V电压，待机状态为副电源供电；另一路经储能电感L203、L204加到开关管Q202、Q203的D极。
    用遥控器或本机键开机后，开关机控制电路输出VCC电压，加到U201的16脚时，其内电路启动工作，并由15、13脚输出相位相差180度的PWM脉冲，通过外部电路加到Q202、%Q203的G极，使Q202、Q203工作于开关状态。300V脉动电压通过L203、L204的6-8一次绕组、开关管Q202、Q203的D-S极，再经R220、R224到地构成回路。在Q202、Q203导通期间，L203、L204储能，并在6-8绕组中产生感应电动势，其极性为左正右负，同时续流管D201、D202截止。
    当Q202、Q203截止时，L203、L204的6-8绕组中产生的电动势极性反转，并与全桥整流输出的300V脉动电压叠加，经D201、D202整流、C203、C211～213滤波，形成＋400V的提升电压PFC，为主、副开关电源电路供电。待Q202、Q203再次导通时，D201、D202又截止，此时由C203、C211～213为负载继续供电。
    ③过零检测电路L203、L204储能电感上的4-5绕组是U201的过零检测取样绕组，过零取样信号加到U201的1、2脚内部两个PFC驱动电路的ZCD输入端，控制开关管Q202、Q203工作在临界（断续导通）模式状态，从而减少开关电路的开关损耗，提高了电路的可靠性。
    Q204、Q205为Q202、Q203的G极泄放电路，当U201的15、13脚输出正脉冲时，Q204、Q205截止；当U201的15、13脚输出负脉冲时，Q204、Q205导通，将Q202、Q203的G极电荷泄放掉，加速Q202、Q203快速截止，减小其损耗和保证其安全。
④稳压控制电路当PFC电路输出的PFC电压升高时，通过R216、R215、R214与R213//R223分压的取样电压也升高，通过U201的9脚使内部误差放大器动作，对15、13脚输出的PWM脉冲进行调整，使加到Q202、Q203的G极的脉冲占空比下降，从而使Q202、Q203的导通时间缩短，PFC电路输出PFC电压下降，起到稳压控制作用。当PFC电路输出的PFC电压下降时，上述过程相反，也起到稳压控制作用。
    ⑤过流保护电路U201的11、10脚为主、副PFC输出电路过流保护输入端。当Q202、Q203会严重过电流时，在其S极电流在R220、R224两端形成的电压降升高，通过R201、R234使U201的11、10脚电压也升高，从而使IC内部的过电流保护功能动作，切断15、13脚输出信号，形成过电流保护。当R220、R224阻值增大时会引起过电流保护功能误动作，使PFC电压下降为300V。
