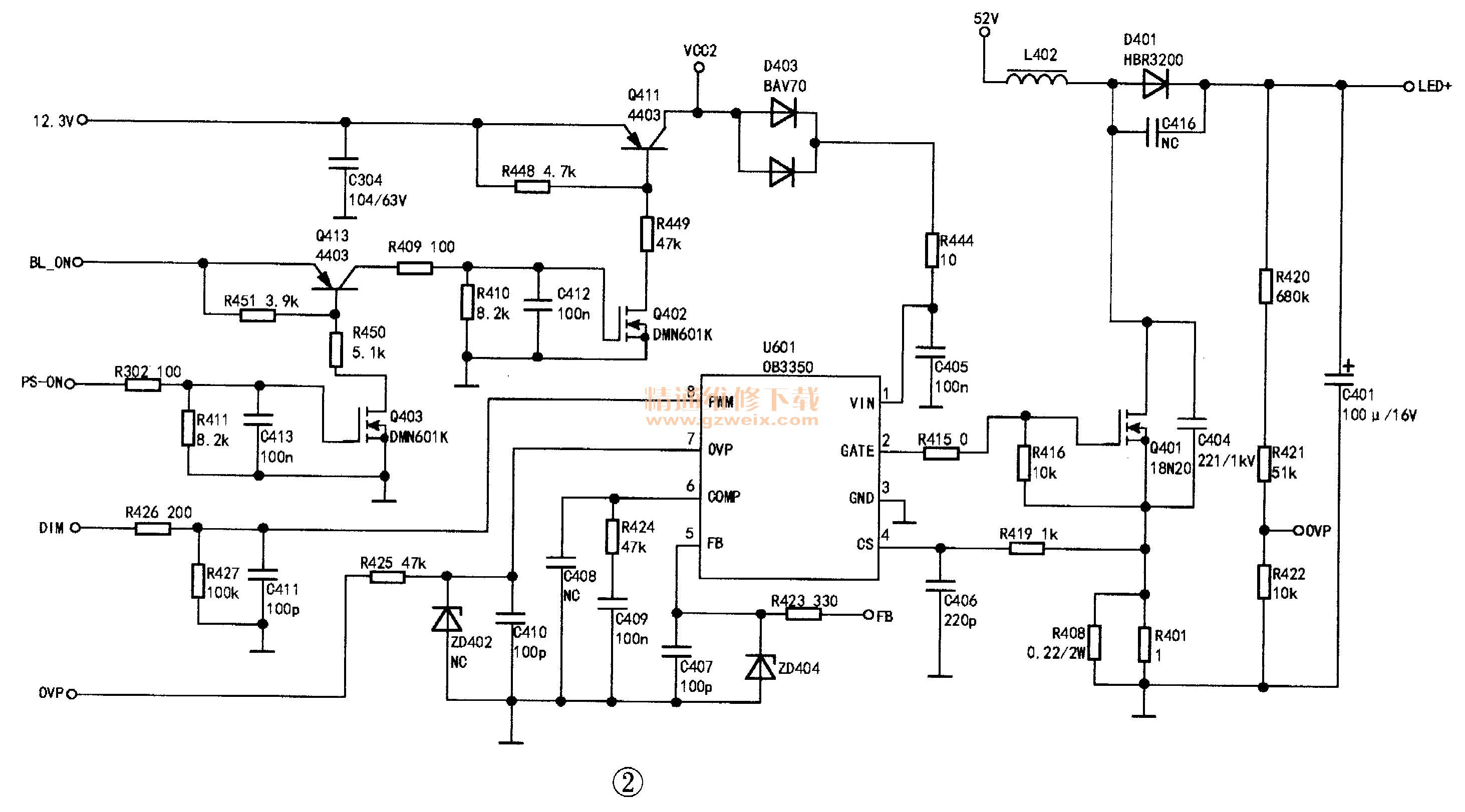

分析检修：该机属于长虹LS42S机芯，电源组件型号为HSS35D-1MB 380。连接好工装后通电，测试12.3V电压输出正常。在确认灯串连接插座正常后，转向检查背光驱动电路，如图2所示。

    U401 （0B3350）工作电压由开关电源产生的12.3V通过Q411开／关控制后送入。Q411又受Q402、 Q403控制。主板送来的开机信号PS-ON较BL -ON先送入Q403 G极，随后BL -ON接入Q413，两只三极管工作后，将BL-ON信号送入Q402 G极使之导通，Q411随即导通、U401因①脚得电启动（此脚电压不得低于7V，否则IC因欠压而保护）。主板送来的背光亮度控制信号DIM接入U401的⑧脚，调整②脚驱动脉冲宽度，控制LED十端电压值，以改变背光亮度。U401的⑧脚电压不得低于1.3V，否则背光不亮。Q401、 L402 、 D401、 C401组成自举升压电路，将52V电压升到150V/ 190mA，给LED灯串供电。U401的⑦脚外接灯串供电监测电路，此脚电压不得高于2.0V，否则IC停止工作；④脚（CS）为Q401过流检测端，若此脚电压达到0.33V、IC进入过流保护状态；⑤脚（FB）为LED灯串恒流控制端，其外围电路如图3所示。

    ZD401、 ZD403 、 Q410等组成灯串短路保护电路。若LED灯珠短路，LED-电压升高，ZD401、ZD403击穿，Q410导通，Q409截止，灯串停止发光。主板送来的DIM亮度控制信号通过Q407、 Q408控制Q409导通程度，从而控制背光亮度。R404-R407为灯串工作电流检测电阻，其两端电压（FB）接入U401的⑤脚，通过IC内部电路去控制②脚输出的驱动信号脉宽，调整自举电压形成电路输出电压，使灯串工作电流保持恒定。
    实测U401的①脚12V电压稳定。检测⑦脚（OVP）过压检测元件，发现这些元件下面的胶有漏电现象，拆下这些元件，并刮掉其粘胶，恢复电路后试机，故障排除。
