一台海信HDP2976短管颈高清彩电，开机约五六分钟后自动关机，随后又自动开机，如此反复。

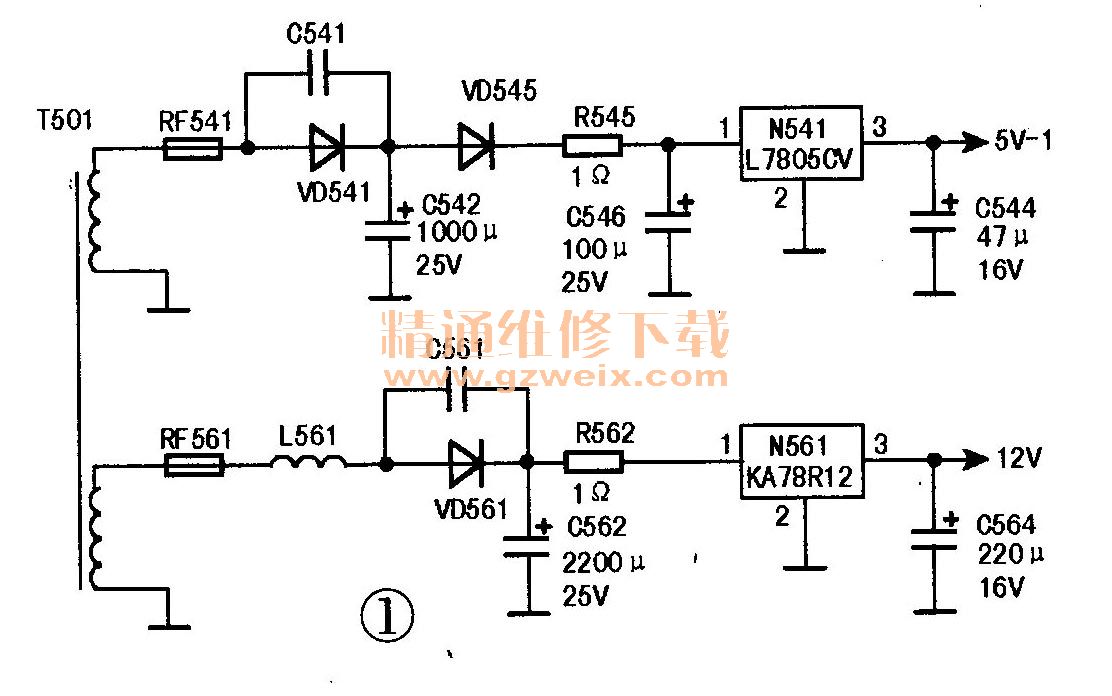

    分析检修：拆开后壳，仔细查看线路板，未发现有明显的虚焊点。在检修过程中发现，稳压块N541（L7805CV）、N561 （KA78R12）的散热片面积较小，温度较高（有烫手的感觉），周边的电容C546，C542也很热。这些元件分别位于5V-1与12V电压形成电路中，如图1所示。怀疑C546、C562性能不良，但换新后试机故障依旧。

    分析故障原因应是过热导致某元件性能不良，按照这一思路检测，发现在故障出现时N541输出端③脚电压不足4V； N541的①脚输入端电压一直稳定在20V左右（原机图纸上标为“12V”，不正确）。看来问题应是N541工作异常，其根本原因应是N541工作温度太高，于是笔者决定先从降低N541的温度入手。首先测得主电压＋B为稳定的130V，排除了由于电压过高导致元件发热异常这一原因。N541的电压输入脚前边有一只二极管VD545，测得VD545正极（即C542正极）电压为15V。与一般的整流滤波电路相比，此电路多出来了一只二极管VD545，其作用应是升压，即15V电压通过VD554，C546后升到了20V，能不能通过降低N541输入电压的方式来降低N541的温度呢？断开R545，将C542的正极与N541的①脚短接，试机发现电源不启动。由此看来，VD545还必不可少，其作用是在电源启动时，与C546组成升压电路，提高N541的①脚的输入电压，以确保N541进入正常的稳压状态。

    怀疑N451自身性能不良，换上一只LM7805并加大散热片的面积后试机，故障不再出现。
