一台海信TLM3233型彩电，故障现象为黑屏，遥控开／关机时，指示灯颜色可在红、蓝间变换。
    分析检修：从故障现象分析，初步判断该机控制系统基本正常。通电后测得待机电压5V正常，遥控开机后测得5V、2V、14V输出正常，但24V电压没有输出。

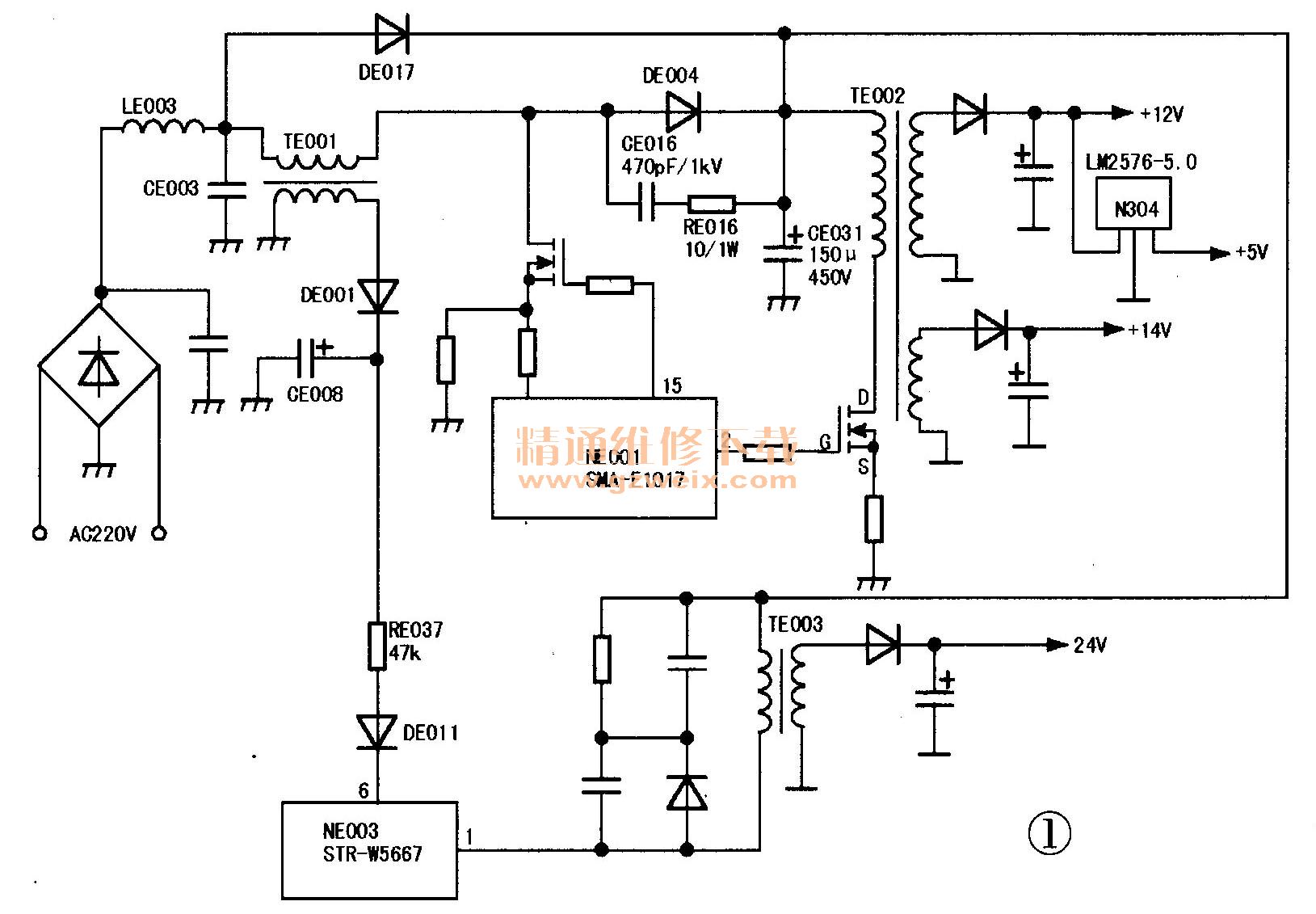

    该型机局部电路如图1所示，24V电压由变压器TE003产生，TE003由集成块NE003 （STR -W5667）驱动。首先检查NE003的⑥脚供电，实测得其电压为0V。顺着此路检查，发现二极管DE001两端电压均为0V。

    DE001的电压来自于变压器TE001。TE001是PFC升压变压器，由集成块NE001 （SMA-E1017）控制。同时，NE001驱动变压器TE002产生12V和14V电压。现测得12V，14V正常，至少说明NE001内部PWM电路正常；二极管DE001两端电压为0V，说明TE003没有工作。通电测量电压时，闻到一股元器件过热发出的气味，立即断电，但手摸大功率晶体管、电阻未见发热现象。

    接下来检查PFC电路，在线测量与TE001并联的二极管DE017，发现电阻只有10Ω，拆下DE017测量没有异常。拆下与二极管DE017并联的升压二极管DE004检查，也没有异常，但在路量DE004两端电阻还是10Ω，看来应是与DE004并联的保护电容CE016击穿了，因与CE016串联的电阻RE01的阻值是10Ω。仔细察看CE016，发现其表面已有明显裂纹，显然已损坏，换新后故障排除。
