行逆程脉冲是保证彩电正常工作的一个重要信号，它在彩电中作为行AFC电路的比较信号、消隐信号和色同步脉冲选通信号，以及沙堡脉冲中的一个重要信号，也是字符位置的水平定位信号。在部分彩电中，开关电源中的振荡频率还用行逆程脉冲作为锁定信号。

    另外，还有些彩电的CPU需检测输入的行逆程脉冲信号是否正常，以作为CPU正常工作的重要依据。例如：创维29T88HT高清彩电，若CPU在开机后的3s内检测不到正常的行脉冲（通常原因是行电路反馈电容C312（680pF/2kV）容量减小或无容量），就会进入待机保护状态，即使接灯泡作假负载，电路也会保护停机。还有一部分彩电，若行反馈脉冲不正常，会出现黑屏保护故障，如厦华MT-29F1彩电，其行反馈脉冲分压电容C316（180pF/2kV）失效，会造成有声无光的故障现象。

    行逆程脉冲是由行输出变压器输出，通过反馈电阻或电容送给小信号处理芯片和CPU。由于彩电不同部位所需的行逆程脉冲幅度有所不同，加之行输出变压器绕组参数也不尽相同，则输出的行逆程脉冲幅度也不同，因此所用的反馈电容的容量也各不相同。

    行逆程脉冲作为行电路APC锁相环路的比较脉冲，如果丢失或出现异常，会引起行停振或黑屏，有的机型还会出现行不同步或行中心偏移等现象。例如长虹CH-10机芯彩电，行反馈电容C476（2200pF/2kV）断路，则会出现行中心偏移、图像发白、对比度差等现象。

    实例：一台TCL 9328彩电，声音正常，黑屏。
    分析检修：声音正常说明电源电路及CPU等电路基本正常，故障可能出在视频放大电路或沙堡脉冲信号电路。测得三阴极电压均约为192V，由此可见该故障是阴极电压过高所致。

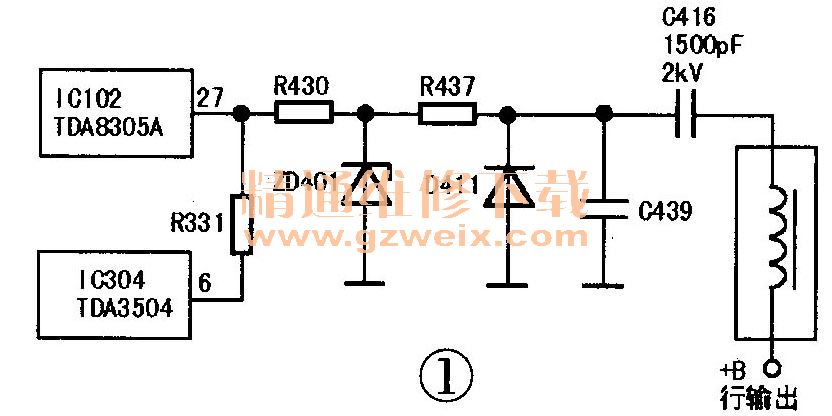

    该机的小信号处理块为：TDA8305A和TDA3504。分析后判断故障多是沙堡脉冲异常引起的黑屏。首先检测其沙堡脉冲信号，测得TDA8305A的27脚电压为4.6V，正常时此脚电压为1.4V。该脚外围电路如图1所示，检查电阻R437，R430、R331及ZD401、D411等元件均正常，怀疑反馈电容C416容量变小，用一只1500pF/2kV电容代换后，光栅出现，故障排除。
