5）防浪涌电路
    NTC201用于防止开机瞬间，通过BD201为C201充电的电流过大，烧毁BD201或保险。NTC201为负温度电阻，常温下，该电阻阻值为数欧姆，当加电后，短时间内电阻降为零，抑制浪涌电流产生，保护电路元件不致损坏。
    （2）启动电路
    当市电接入后，C201两端的300V电压会通过电阻R233 、 R234加到IC201的第⑧脚，该电压会通过IC201内部的充电电流为第⑥脚外接的C206充电。当第⑥脚的电压大于16V时，IC开始启动，而后由N4产生持续工作电源，IC201内部的充电电路会自动切断，起到节能降耗的目的。

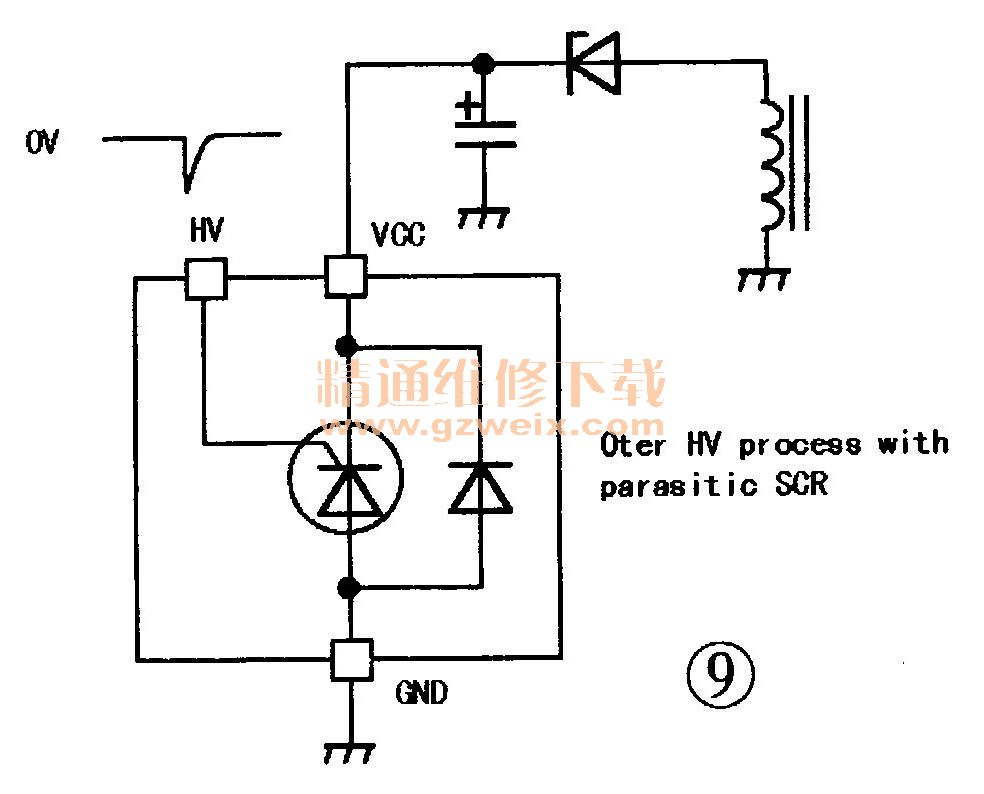

    R233主要是起限制电流（如图9所示）的作用，防止开机瞬间充电电流过大损坏IC. R234为保护电阻，在电路出现异常情况时，电流过大时，R234会烧断避免故障进一步扩大。

    （3）消峰电路
      R209、R210、R211、R212、C202、D204组成消峰电路，与正常开关电源的初级线圈的消峰电路相同。R209 、R210 、 R211、 R212采用两串后并的方式，主要因为这四个电阻使用的贴片电容，功率较小，采用两串后并的方式，电阻阻值不变，仍然是47kΩ，但功率或增大为2W，满足电路需求。
    这样的电路在液晶显示器中经常见到，次级整流二极管的消峰保护电路、过流检测电阻都经常使用类似电路，主要是为了工艺需求了，不再另行采购柱形电阻，可使用贴片机械一次完成。
    （4）推动电路
    该机的推动电路类似于UC3842、203D6，不过这里设计的保护措施更加完善。R214为G极的推动电阻，这里使用的是51Ω。 D203为泄放二极管，用于泄放在电源开关管截止期间VGS电压，加速电源开关管的关闭。ZD204用以钳位VGS电压，防止LD7575送出的推动电压过高，导致电源开关管过激励而导通时间过长。R215是下拉电阻，用于在Q210截止期间，把G极的电压拉为低电平，防止意外干扰导通损坏电源管。
    （5）供电电路
    反馈绕组N4、R213、D201、C206组成IC201的供电电路，用以满足当IC启动后持续稳定工作的电源。如果启动电路出问题或次级负载短路或反馈电路出现故障，就会出现vcc端电压不断跳动的情况。这就是重复启动造成的，因为开关电源不能稳定持续工作，当每次启动时，C206的电压会因为IC启动而消耗降低，而T201没有启动工作，N4绕组没有脉冲送出，不能为C206提供持续充电电流，所以电压变低，只能等300V电压通过IC内部为C206充电，等待再次启动。vcc端的工作电压最小11V，最大25V、 VCC端滤波电容10μF～47Μf。
    （6）反馈电路
    IC201的第②脚为FB反馈输人端，其外接的C204为缓启动电阻，因为IC启动瞬间，次级电压输出不稳定，IC202工作也不稳定，这时②脚输出的电压会首先为C204充电，C204的充电电流能够为Ic进人稳定工作状态提供足够的时间。
    同时IC201第②脚外接的D202用以接入过压保护信号。
    （7）代换
    代换型号：NP203D6、203D6和DAP8A，LD7575，P1337（AIGO），LAAF1001、GR8876等都可以直接代换。如果使用203D6后不能正常启动，可以将第一脚的电阻换成510Ω或1kΩ。同时203D6和1200AP40、1200AP60、1203AP40、1203AP60等也可以代换，只是封装型式不一样，安装时有点麻烦。LD7575PS可以与LD7576PS进行代换，需要改动的是第①脚，LD7575PS的第①脚通过100kΩ电阻接地，LD7576PS通过一只0.047μF电容接地。
      5.LD7552

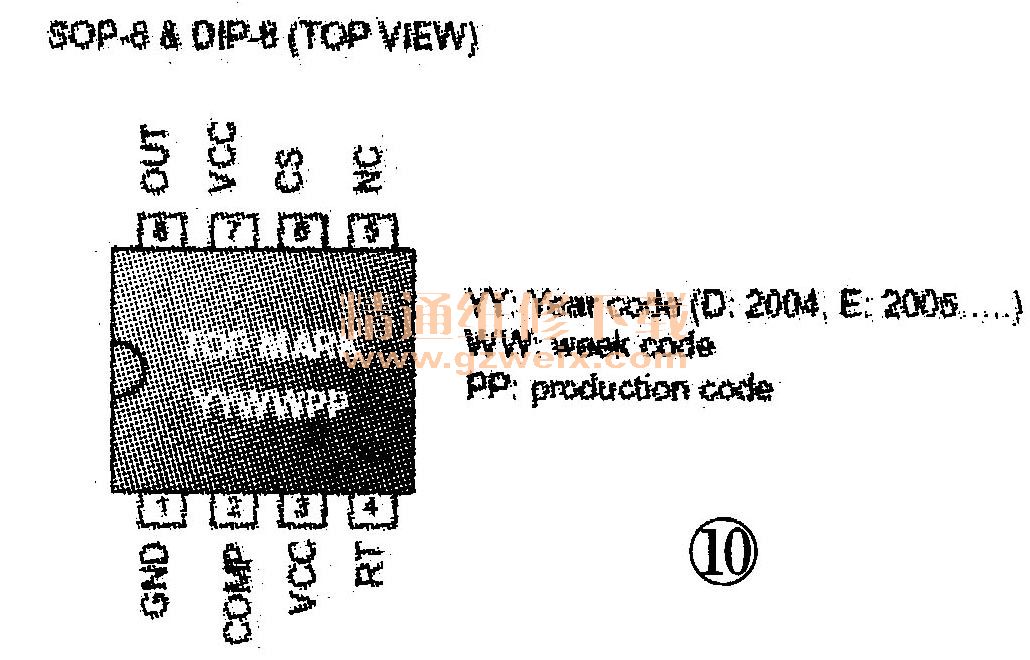

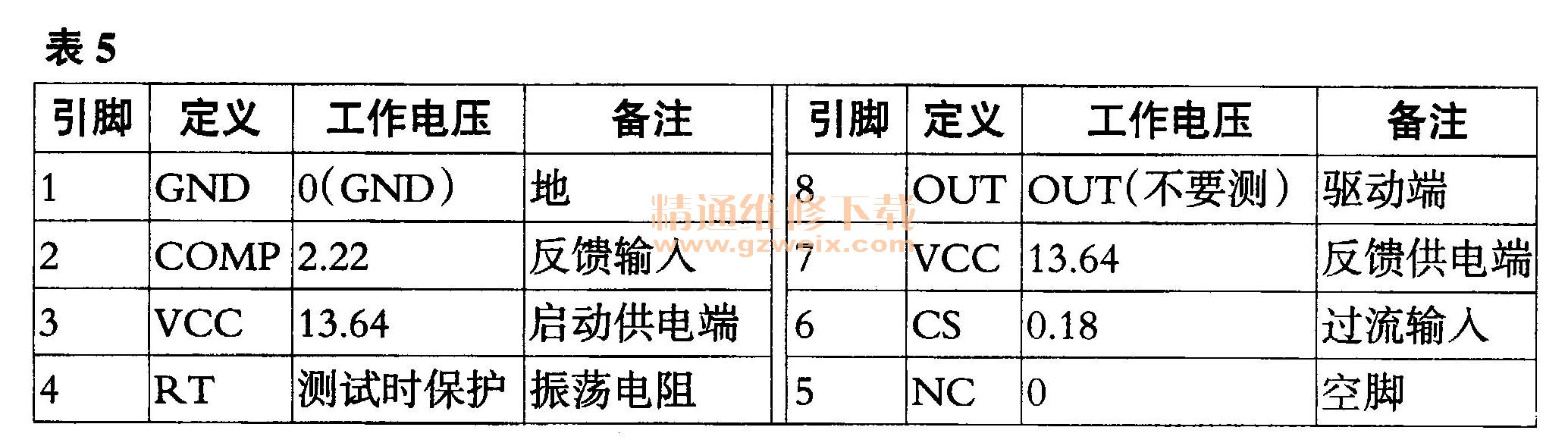

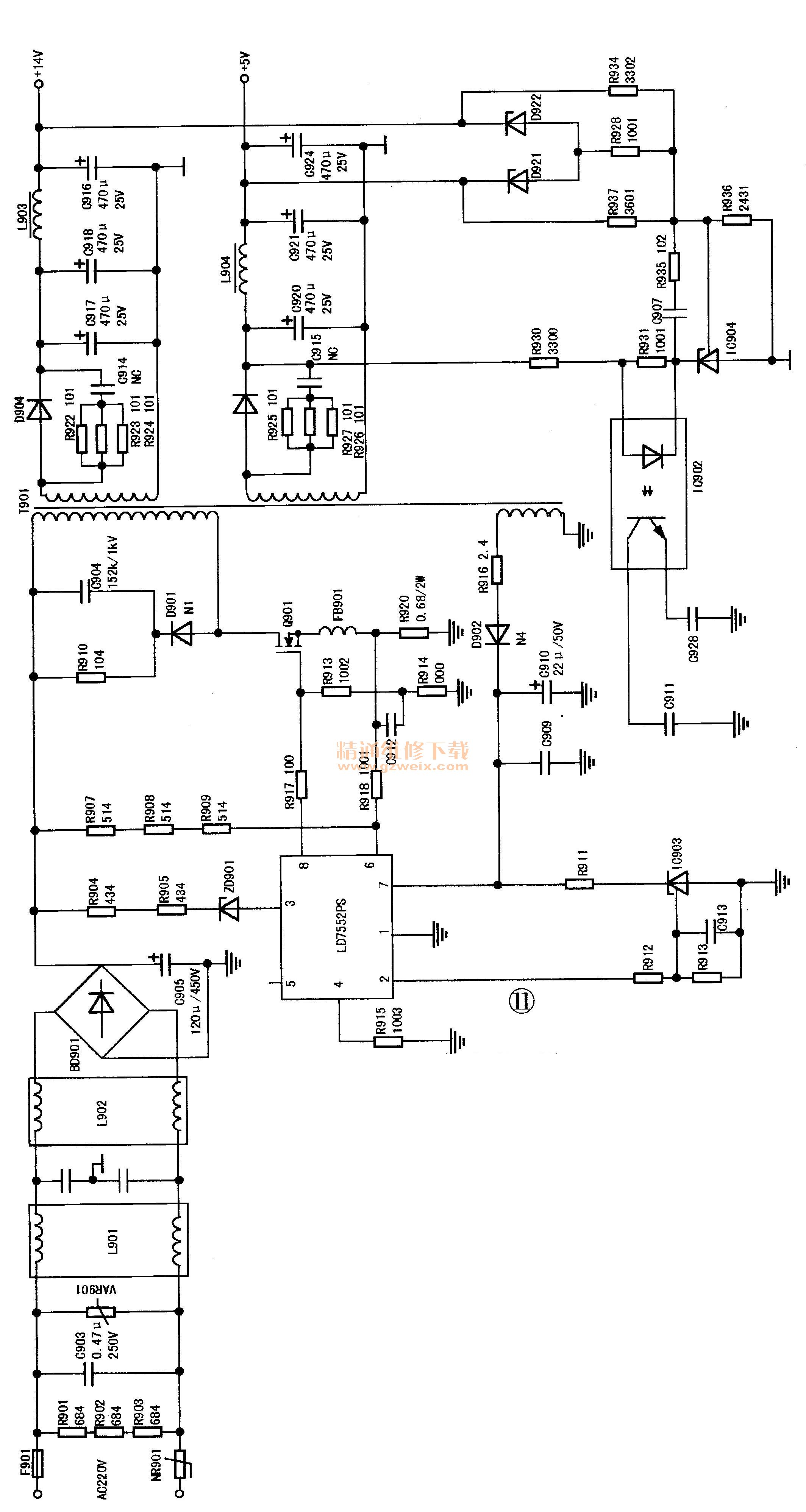

    LD7552组成的开关电源外围元件少，芯片具备高电压直接输入启动，最小启动电流，典型值5μA。芯片具备欠压锁定、过压保护，可以对电源管工作电流进行逐脉冲检测并对峰值电流进行限制，可编程设置IC工作频率。IC具备500mA的G极驱动能力。引脚排列图如图10所示，工作参数如表5所示，应用电路如图11所示（HP L1506S开关电源电路图）。
