13.TEA1530A

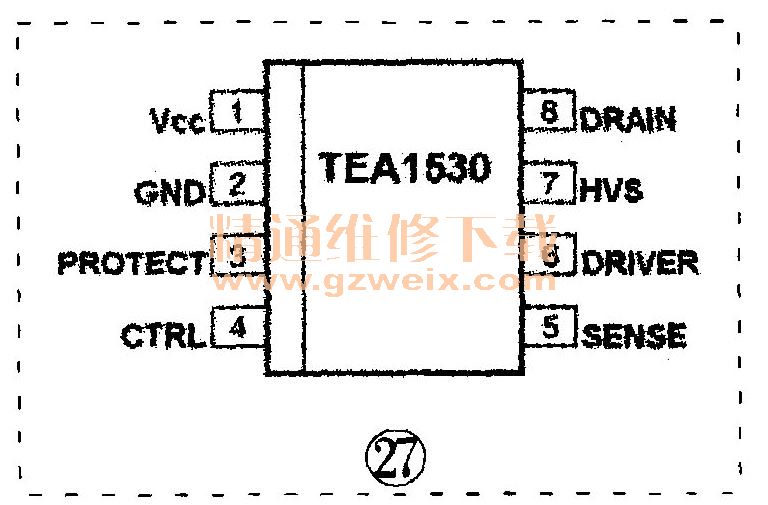

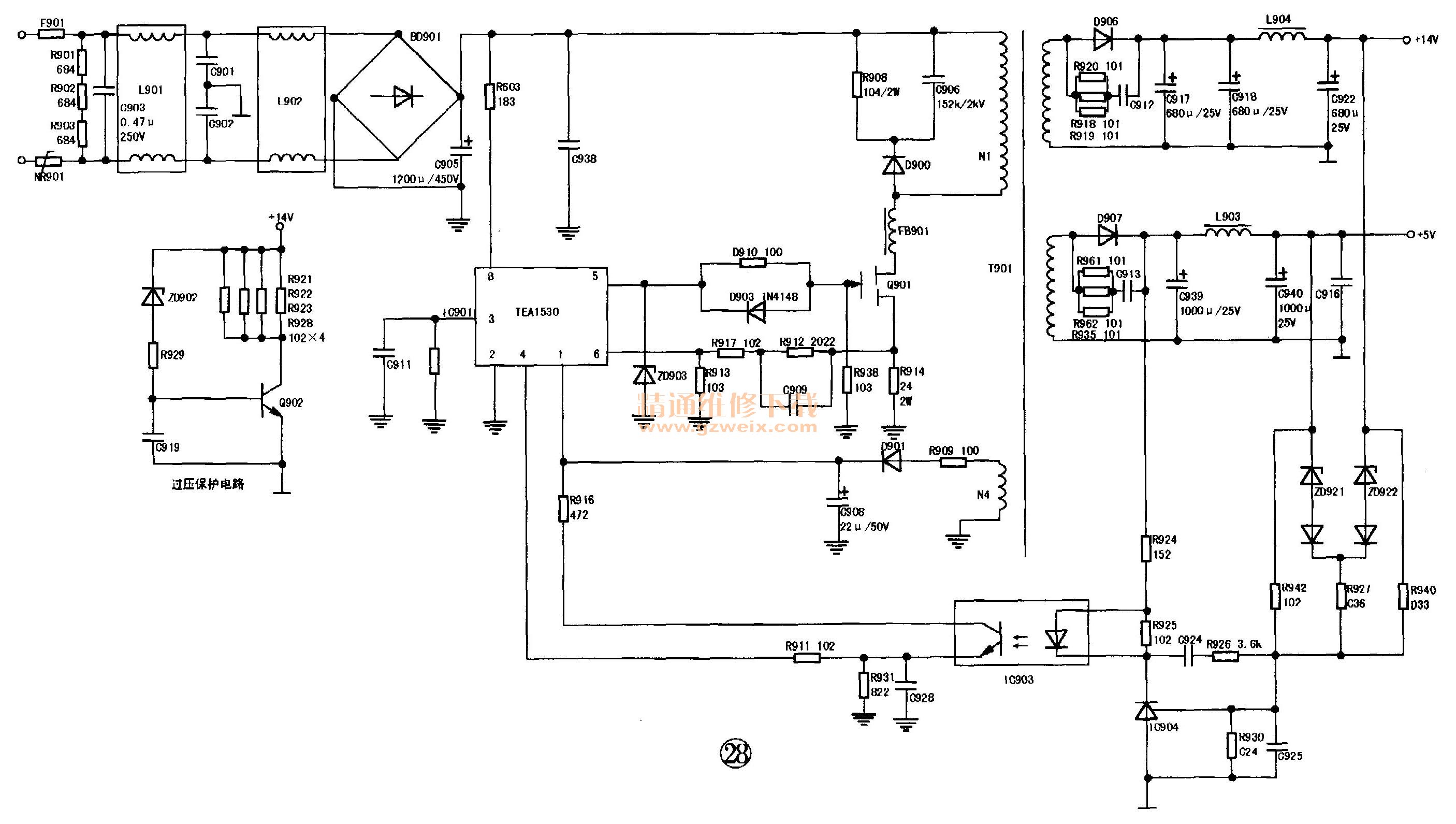

    TEA1530A工作电压范围宽，从70V到276VAC、 IC电路设计简单，外围电路元件少。TEA1530A保护功能完善，有过压保护、欠压保护、过热保护、过流保护、过载保护、输出空载保护、负载短路保护。TEA1530A自身设计具备软启动功能和自动重启功能。TEA1530A可制作最大输出功率为65W的开关电源。引脚排列如图27所示，各脚参数如表12所示，应用电路如图28所示（京东方L195WA液晶显示器开关电源电路图）。





    （1）保护电路
    1）抗干扰电路
      C903、C901、 C902 、 L901、 L902共同组成EMI抗干扰电路，用以滤除来自市电网络的干扰杂波。同时也可以防止开关电源正常工作时产生的多次谐波窜入市电网络，对市电网络造成“污染”。
    R901、R902、R903共同组成泄放回路，用以泄放电容C903上所充的电压，防止在断电时插头座带电，对人身造成电击伤害事件。
    NR901为NTC电阻，该电阻在未通电时，有8～15Ω的阻值，当通电时，电容C905相当于短路，不过因为NR901的存在，可以大大降低通过BD901的浪涌电流，避免BD901因为过流而损坏。
    2）过压保护电路
    当第③脚CTRL的电压达到2.5V以上时，IC将停止工作。当第③脚电压大于3V时，IC将锁定，即使电压恢复正常，低于2.5V、 IC也不会重新启动。只有电路断电后，IC才会再次启动。
    3）欠压保护电路
    当第①脚VCC端的电压低于8.7V时，IC将停止工作，不再输出PWM脉冲。
    4）过流保护电路
    R914为过流检测电阻，当R914电阻上的压降大于0.52V时，IC将停止工作。如果R914上面的压降低于25mV时，IC将进入突发工作模式，整机功耗小于300mW、直到R914上面的电压大于25mV、IC才会再次进入连续工作模式。
    R914不但为过流检测电阻，同时也是峰峰检测电阻，IC可以对流过电源管Q901的D、S极的每一电流峰值进行检测，当电流打开时间过长时，即使此时电流不过流，IC也会停止PWM的输出，防止电源管Q901打开时间过长过热而损坏。
    5）过热保护电路
    当TEA1530结温达到140℃（最小130℃，最大150℃，误差8℃）时，IC将停止PWM脉冲的输出。当IC停止工作后，VCC端的电压开始下降，VCC端电压降到VUVLO后，IC内部的充电电路开始再次对VCC端的电容充电，即使该电压上升到11V、IC也不会再次启动。只有当VCC端电压为4.5V以上时，TEA1530才可能被再次启动。
    （2）启动电路
    当电路通电后，300V的高压通过R603加到TEA1530的第⑧脚，通过IC内部的充电电路开始对第①脚外接的C908进行充电。流过第⑧脚的Idrain电流最大1.4mA，当C908两端的电压大于11V时，TEA1530开始启动，第⑥脚DRIVER输出PWM脉冲。IC软启动的时间长短和Q901的D、S级电流大小可以通过改变R914和C909的大小来实现。R914取值的大小会影响软启动充电电流的大小，最大影响60wA。
    （3）消峰电路
    D900 、 R908 、 C906共同组成消峰电路，当Q901截止时，开关变压器初级绕组的电流不能立即停止，这时就由D900和C906构成泄放回路。R908用以释放C906所充的电荷，为一下周期做准备。R908的功率较大，一般取值80kΩ～120kΩ，功率2W-3W，该阻值与C906的容量成正比。
    （4）推动电路
    TEA1530第⑥脚DRIVER典型输出电流150mA，当VCC=9.5V时，Idriver =500mA，当VCC =15V时，Idriver=250n A。第⑥脚的最大输出电流为700mA。当VCC端大于12V时，DRIVER引脚最大输出电压为12V，并被限制在12V、 ZD903用以钳位第⑥脚DRIVER的输出电压，防止推动电压过高导致Q901导通时间过长而损坏。
