八、操作显示面板

该机的操作显示面板由：键盘、遥控接收器、LED数码显示器及驱动等电路组成。键盘、遥控接收器和数码显示器与前面介绍过的几种机型大致相同。该机的LED 驱动器采用 SAAl064T，它是一种带 I2C 总线接口的 4 位数字 LED 驱动器，可用来驱动 4 位 7 段 LED 显示器。SAAl064T 能输出可复用的两对十进制数字。它带有 I2C 总线收发接口，有 4 个不同的从地址，输出电流可达 2l mA。SAAl064T 还有一个片内振荡器，以及可选择静态、动态和空白方式的控制位。

在操作显示面板上，SAAl064T 的移位时钟和数据输入端分别接到 SC2005 芯片的 I2C总线上，段位输出线则与数码显示器的驱动线连接。CPU 通过 I2C 总线把编程产生的移位时钟和表示频道号的数据输入到SAAl064T，控制 SAAl064T 完成对输入数据的串／并转换，然后将并行数据输出到数码显示器的驱动线上，LED 数码显示器则按照输入数据显示相应的频道数。

九、开关稳压电源

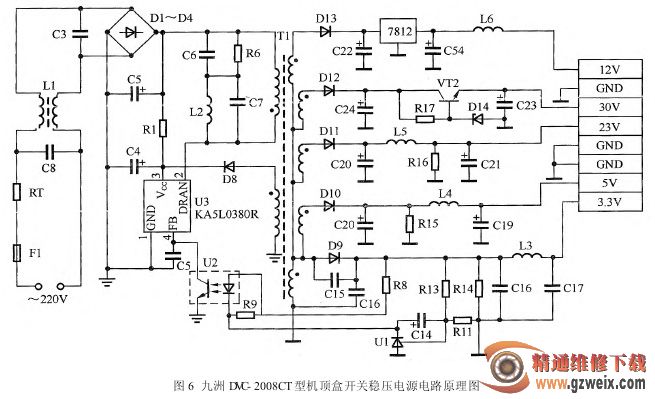

该机的开关稳压电源组成原理与一般机顶盒的组成原理大致相同，即由输入滤波整流电路、DC／DC 变换器、输出稳压电路和保护电路等组成。九洲 DVC—2008CT 型机顶盒的开关稳压电源电路原理如图 6 所示。电源电路共输出 3.3 V、5 V、7.5 V、12 V、22 V、30 V 六路电压。其中：3.3 V 为该机的主电源，为解调器、主芯片 SC2005、FLASH ROM 和 SDRAM 等主要器件供电；5 V 电压为本机数字 5 V 电源；7.5 V 经主板上的稳压器二次稳压后，产生 5 V 电压作为调谐器的模拟 5 V 电源；12 V 电压用来为音频放大器等电路供电；30 V 电压用来向调谐器中的 AGC 电路供电。

开关稳压电源的核心器件为脉宽调制器(U3)5L0380R，5L0380R 中包含了脉宽调制器和开关管等，它与脉冲变压器 T1、光电耦合器 U2 及外围电阻、电容和二极管等组成 DC/DC 变换器。DC/DC 变换器在整流产生的直流高压的作用下，振荡产生高频脉冲，经脉冲变压器 T1 耦合到次级，再经过整流和稳压，就产生出所需的不同输出电压。该机电源的稳压过程是利用3.3 V 输出电压作参考值进行稳压的。当 3.3 V 输出电压升高时，送到稳压器(U1)KA431 参考端的取样电压升高，其阴极 C 电压降低，光电耦合器中的发光管发光增强，接收端光电管的内阻降低，脉宽调制器SL0380R④脚反馈端 FB 至地之间的等效电阻减小，使振荡器振荡减弱，3.3 V 输出电压降低，达到了稳压的目的。
