6.音频D／A转换器
SC2005 芯片内集成了一个音频 D／A 转换器，与其他音频 D／A 转换器一样，它也是一种具有可编程锁相环(PLL)的立体声 D／A 转换器，其作用是：将由音 / 视频解码器输出的 PCM（脉码调制）音频数据转换成具有左、右声道的模拟立体声音频信号。
7. 10Bas e- T 以太网控制器接口
SC2005 芯片内包含了一个 10Base-T 以太网控制器，为系统提供了一个以太网接口，使系统能以高速方式与 PC 进行通信。有线电视数字机顶盒有了以太网接口后，就能按以太网的通信协议与 PC 进行高速数据通信，就可将接收到的各种数据(包括 IP 数据)送到计算机中，以便计算机进一步处理，以实现机顶盒的增值业务，计算机也能利用以太网接口将程序和数据快速下载到机顶盒中，便于对机顶盒的控制程序进行实时调试。
四、系统控制电路
该机的系统控制电路由 SC2005 芯片(UT)中的嵌入式 CPU、片外的程序存储器(FLASH ROM)、数据存储器(SDRAM)、电可擦除存储器(E2PROM)和各种接口电路组成。嵌入式 CPU 包含了内部 I2C 总线系统和内部I2C 总线控制器、外部 I2C 总线系统和外部总线控制器、存储器接口和存储器控制器等。CPU 通过内部 I2C总线系统和内部 I2C 总线控制器与 SC2005 芯片内的存储器、DVB 解扰器、解复用器、MPEG 解码器、视频编码器、音频 D／A 转换器等内部电路连接，通过外部总线系统和外部 I2C 总线控制器与外部存储器等片外器件连接，通过 I2C 总线与一体化调谐解调器(Tuner)、E2PROM 等器件相接。
该机的程序存储器用了两片16 Mbit(1 M×16 bit，2 MB)FLASH ROM(U14、U15)29LVl60BE，用来存储该机的控制程序、操作系统、IRDETO CA 系统和 OpenTV 中间件数据。29LVl60BE 是一种快闪存储器，它的存储容量为 16 Mbit，即 2 MB。29LVl60BE 存储器分成 34 个扇区，其中引导区放在底部。这 34 个扇区由 1 个 16 KB、两个 8 KB、1 个 32 KB 和 30 个 64 KB 存储器组成，除⑨脚外，其余各脚与 29LV800BA 存储器完全兼容，而且存储容量为 29LV800BA 的 2 倍，扇区比 29LV800BA 多 15 个(29LV800BA 为 19 个扇区)。29LVl60BE 的⑨脚为地址信号 A19，从而使其寻址范围扩大了 1 倍以上。
该机的数据存储器用了 1 片 64 Mbit SDRAM(U8，4 M×16 bit)HY57V651620D，主要用来存储加扰和解扰后的 TS 码流数据以及其他专用数据、OSD数据等。存储器另外还用了 l 片 16 Mbit SDRAM (U5，1 M×16bit)HY57V161610D，主要用来存储解码数据、要显示的图像数据等。
E2PROM 用了两片 24C64(U9、U10，8K×2B)，主要用来存储频道参数及解密用的一些专用数据。
系统控制电路还包括：地址译码器、I2C 总线收发器、时钟产生电路等。CPU 是整个系统的控制中心，它通过执行 FLASH ROM 中的控制程序进行各种控制，通过对解调器、解码器和解复用器的内部寄存器进行读写，实现对这些器件的控制。
五、视频输出滤波网络

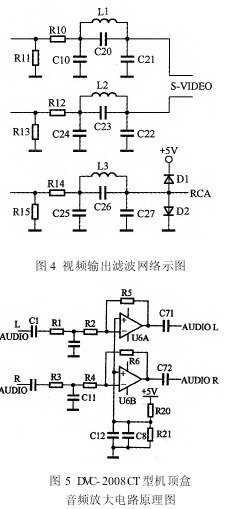

视频输出滤波网络主要由滤波电容、滤波电感等元件组成，电路原理如图 4 所示。
视频输出滤波网络接在 SC2005 芯片的视频编码器的输出端，作为视频编码器的输出电路，其作用是：滤掉视频信号中的高频干扰，以保证输出视频信号的幅频特性。
六、音频放大器
该机的音频放大电路由运算放大器JR4558 (U6)及外接的电阻、电容等组成，电路原理如图 5 所示。JR4558 是一个双运放，片内有两个运算放大器，分别用来放大 SC2005芯片内音频 D/A转换器输出的R、L（右、左）声道立体声音频信号。音频放大电路，除放大音频信号外，还具有低通滤波作用，可用来滤除音频信号中的干扰信号，以保证音频幅频特性和实现阻抗匹配。
七、智能卡读卡电路
该机智能卡读卡电路由专用于 IC 卡的接口电路和 IC 卡座组成，主要用来处理属于某个 CA 系统的 CA信息，利用得到的 ECM 启动解扰电路，解密并接通授权的用户。除 IC 卡座外，该电路的核心器件为 IC 卡接口TDA8004，它作为系统控制电路与智能卡之间的接口，在系统控制电路 CPU 的控制下，完成 IC 卡的电源保护和读卡功能。该机智能卡读卡电路与海尔 HDVB—3000CS型机顶盒的读卡电路原理基本相同。TDA8004 接在SC2005 芯片的 Smart 卡接口和 IC 卡座之间，Smart 卡接口提供 IC 卡的各种控制信号，经 TDA8004 驱动后送到 IC 卡。系统 CPU 通过 Smart 卡接口和 TDA8004，就能完成与 IC 卡的数据交换，其工作过程与我们日常生活中手机中的 SIM 卡的工作过程相似。
