浅谈数字电路的看图方法(二)
来源:本站整理  作者:佚名  2012-10-07 07:58:02

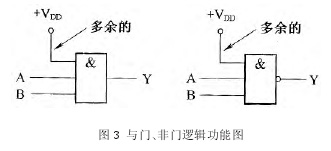

②与门、与非门多余不用的输入端,应接正电源以保证其逻辑功能正常,如图 3 所示。

③触发器、计数器、译码器、寄存器等数字电路中,不使用的“0”电平有效的控制端,应接正电源以保证其逻辑 功 能 正常,如图 4 所示。



4.怎样识别接地引脚



接地引脚的作用是:将数 字 集 成电路 内 部 的地线 与 外 电路的 地 线 连通。



(1)数字集成电路一般具有一个接地引脚,电路图中有时在接地引脚旁标注有“GND”字符,如图 1 所示。

(2)接地引脚的外电路的明显特征是直接与电路图中的地线相连接,或者直接绘有接地符号。

(3)电路图中有些集成电路可能有多个引脚接地。

主要有以下 3 种情况:

①有些数字集成电路内部包含有若干个互相独立的门电路或触发器,对于其中多余不用的门电路或触发器,往往将它们的输入端接地,如图 5 所示。

②或门、或非门多余不用的输入端,应接地以保证其逻辑功能正常,如图 6 所示。

③触发器、计数器、译码器、寄存器等数字电路中,不使用的“1”电平有效的控制端,应接地以保证其逻辑功能正常,如图 7 所示。

5.怎样识别输入端引脚

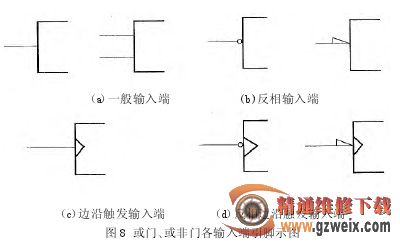

数字电路输入端包括数据输入端和控 制 输 入 端两大类,这些输 入 端 从 引脚 图 形 上可分为一般输入端、反相输入端、边沿触发输入端、反相边 沿 触 发输入端等,如图 8 所示。
