三、有线电视电缆传输网络规划与设计举例
1．工程概况
现有一新建小区，共有有线电视用户480户，要求按1000MHz邻频方式设计双向CATV布线工程。
2．工程方案设计
（1）系统总体设计
本工程有线电视系统按1000MHz邻频方式双向传输要求设计，采用光纤和同轴电缆混合网（HFC）组网。用户终端电平按64士4dB设计。
（2）系统设备选型
系统选用设备与部件具有双向性，其视频输人与输出电缆特性阻抗均为75Ω，能满足VOD点播等双向传输的要求。
室外同轴电缆选用SYWL-75-12型，室内同轴电缆选用SYWV-75-9及SYWV-75-5型。光缆选用室外4芯单模光缆。
家庭信息箱内提供1进4出有线电视通道。
（3）小区主干网络设计

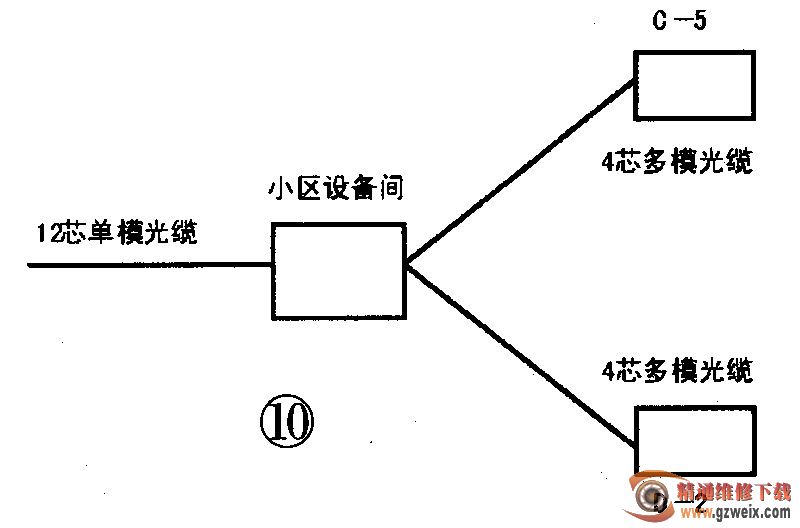

有线电视系统信号通过12芯单模光缆，从市有线电视网引来。如图10所示。
（4）小区用户分配网络设计分为：住宅部分与公建部分。
四、工程施工
1．传输线路敷设
传输线路按照事先设计好的线路路由铺设，在实际施工过程中应注意以下几方面的问题：
（1）室外线缆敷设施工
在室外进行施工布线时应采用通信管道，不宜与通讯管道合用。
当电缆与其他的线缆共沟或是
同管敷设时，220V最小间距要满足0.5m以上，电缆与其他通讯线缆共沟时最小间距要满1m以上。

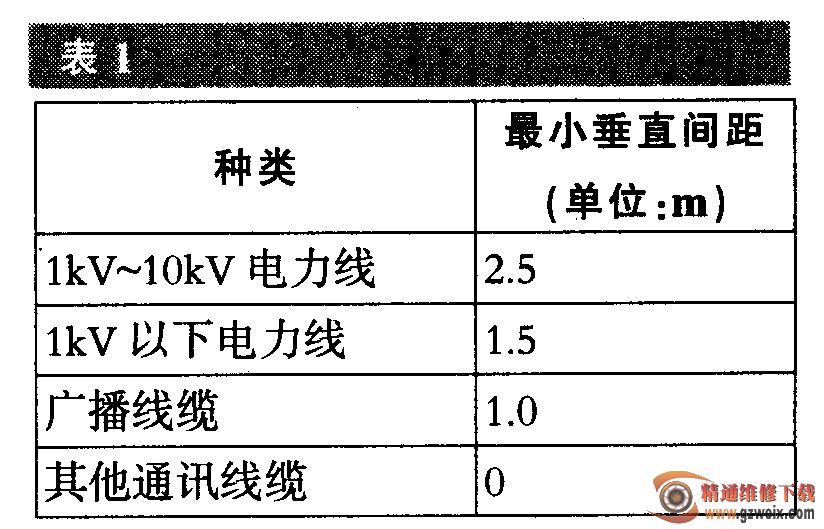

当监控线缆在室外架空敷设时，与其他线缆共杆传输时应注意满足表1所示要求。
当监控线缆在城市郊区或是乡村敷设时可以采用地下直埋的方式。
在跨越桥梁或河流时，应采用专用的管道或是槽道敷设，当没有桥梁时可以采用架空方式或是采用水下敷设方式。
（2）室内线路敷设施工
在室内敷设线缆时可以采用在沿墙明敷的方式，如果在新建的建筑物内或要求隐蔽线管，可以采用暗敷的方式。
一般情况下，在容易受到损害的场所或是易燃易爆场所应采用暗敷的方式进行布线。
同轴电缆宜采用穿管或是线槽敷设的方式，当线路附近有强电磁场干扰时应穿到金属管内并埋入地下，当必须架空方式敷设时应采取相关的防干扰措施。
线路敷设应符合相关的国家布线施工规范。
