（3）地埋线路敷设施工
缆沟开挖：缆沟结构尺寸要求宽400mm -500mm，深700mm;
在缆沟施工中，每50m-100m之间设置一个电缆井。
电缆井的结构尺寸要求长800mm，宽800mm，深1200mm;
电缆井的结构要求先用砖彻成形，然后内壁水泥抹光并在底部设置排水孔和井盖，井盖高出地面200mm并加防水措施；
传输线路在进行地埋施工时就接头或是接线附件时应注意留有冗余。请参考示意图11。
（4）线缆架空处理
应严格按布线图上标注的线缆型号、规格进行施工；
线缆的布放须自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤；
电缆敷设前应按设计和实际路径计算每根电缆长度，合理安排每盘电缆，杜绝电缆接头（电源电缆除外）；
穿放电缆时，管口与电缆间应衬垫铅片、涂抹黄油或滑石粉；
电缆敷设时不应损坏各种线管及配件、电缆沟、电缆井及支撑架；
电缆敷设时弯曲半径应大于电缆直径的15倍；
电缆敷设时拉力、拉速应平稳，不应拉得太紧，在电缆井内和架空电杆上应留有一定的余量；
架空电缆时，宜将电缆吊线固定在电杆上，再用电缆挂钩把电缆卡挂在吊线上；挂钩的间距宜为0.5m--0.6m，每一杆档应留有余量；
线缆在中间设备箱和监控中心应预留足够的长度；
线敷设前、后，须认证对线，并加上识别标记。

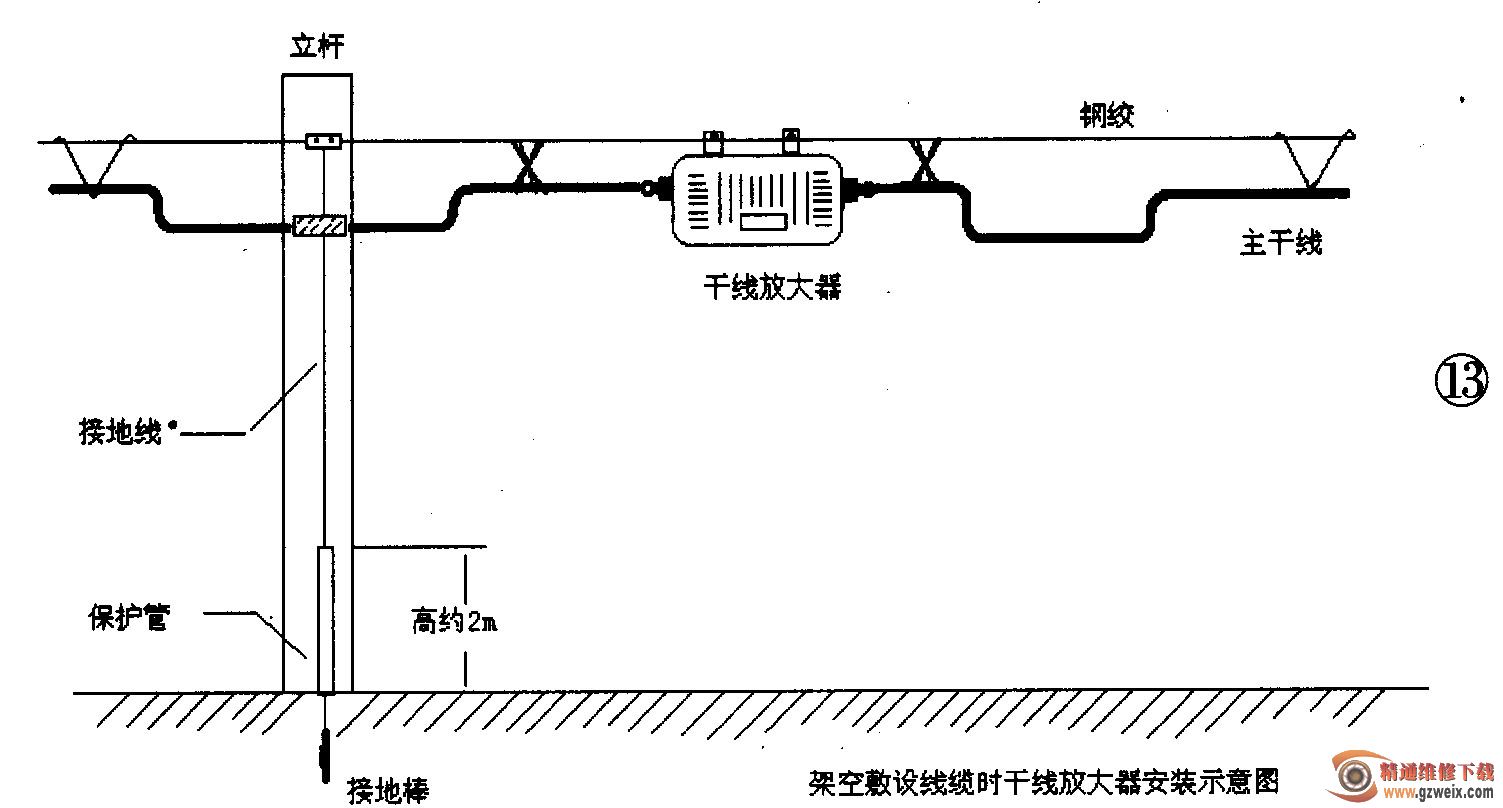

架空线缆敷设和干线放大器安装示意图分别见图12、13所示。
