TS-1型红外遥控电源插座原理分析
来源:本站整理  作者:佚名  2010-12-03 09:20:13

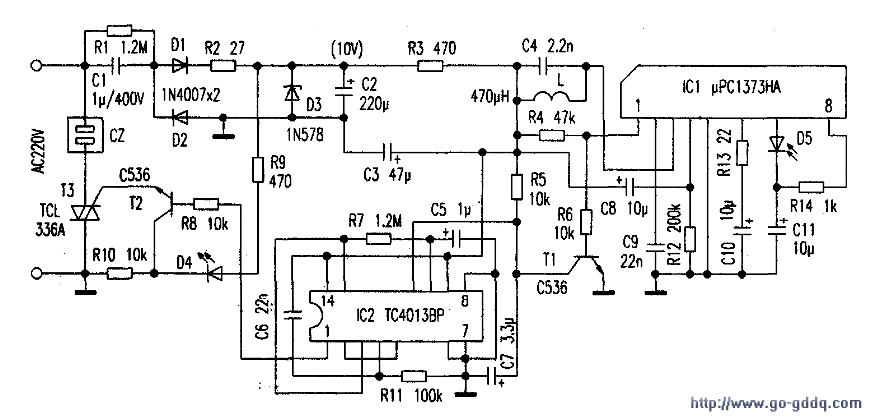

  市售的TS-1型红外遥控电源插座不附电原理图,笔者在检修该型遥控电源插座时,按印板实物绘出了它的电原理图(见附图,图中元件编号系笔者所注)。

  工作原理

  该红外线遥控插座主要由电源、红外线接收及插座电源通断控制三部分构成。在接通市电后,交流市电经C1限流,D1、D2整流,C2滤波,D3稳压后获得IOV直流电压。该电压一路经R9加至红色发光二极管D4正极,另一路经R3进一步降压,C3再滤波后得到约5V工作电压。该电压一路经电感L滤除高频干扰后加至红外线接收IC(μPC1373HA)电源端③脚;另一路直接送往双D触发器TC4013BP电源端14脚和⑨脚(2D)。当按下遥控器控制按键时,遥控器所发射的红外线被红外线接收二极管D5接收后转变成电讯号,由IC1⑦脚送入IC内部,经整形、放大及译码后从①脚输出一组负脉冲信号,于是T1 c极输出一组正脉冲,其触发信号加至IC2(TC4013BP)触发端11脚(2CP)。因⑧脚(2SD)为低电平,⑩脚(2RD)、⑨脚(2D)接的是高电平。由TV4013BP的逻辑状态表可知,其输出端13脚(2Q)应输出低电平,即触发器I触发端③脚(1CP)输入低电平,因②脚(1Q)与⑤脚(1D)相连为低电平,④脚(1RD)、⑥脚(1SD)为低电平,触发器1①脚(1Q)输出高电平,于是控制管T2导通,双向可控硅T3导通,使插座CZ上的用电器得电,同时发光二极管D4点亮,并维持此状态不变。如果再按一次遥控器控制按键,触发器翻转,①脚就会输出低电平,可控硅关断,D4同时熄灭,插座上的用电器停止工作。顺便说明:图中R7、C5及R11、C6是“上电复零”电路元件,对控制有一定的延时作用,故又称它们为控制延时元件。
