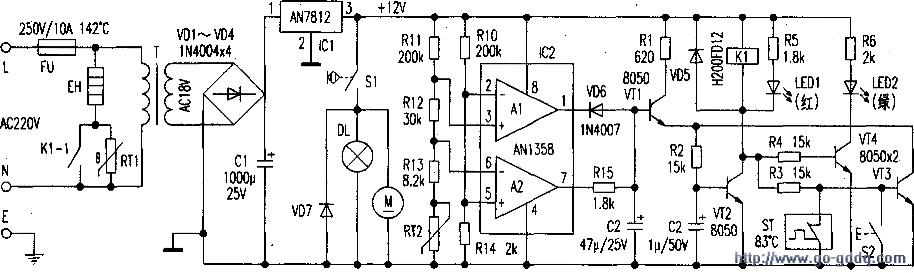

按实物测绘的希贵牌PZL70B电泵式电热开水瓶电路原理图如附图所示。

　　原理简述
　　
　　接通市电电源后，市电经电源变，压器T降压，VD1～VD4桥式整流，C1滤波后得到约18V电压。再经三端稳压器IC1（AN7812）稳压后输出恒定12V作为工作电源。该电压分别由R10～R14、RT2（紧挨开水箱）分压后加至运放IC2的②、③、⑤、⑥脚。由于开始水未被加热，RT2的阻值较大（约15kΩ），故IC2中的运放A1③脚电压（1.6V）高于②脚电压（0.7V），A2⑤脚（0.7V）高于⑥脚电压（0.4V），故IC2①、⑦脚均输出高电平（约10V）。于是VT1、VT2导通，继电器K1得电动作，K1-1接通，水箱底部电热管EH通电加热。加热指示灯LED1（红色）被点亮。当水沸腾时，负温度系数热敏电阻RT2阻值降至约7.5kΩ，此时IC2中A2的⑤、⑥脚电压相等（均为0.4V），⑦脚输出低电压，VT1、VT2截止，K1失电、K1-1断开，正温度热敏电阻RT1被串入主加热器EH回路中，此时若水温降低、RT1阻值减小，EH加热电流增大。使开水瓶处于保温状态，此时加热指示灯LED1（红色）熄灭，保温指示灯（绿色）被点亮。温控器ST由于已超过设定温度（83℃），故触点自动断开，VT3导通，VT2基极被钳制为0V，保持截止状态。随时间延长或饮水瓶内水温下降，温度传感器RT2电阻值逐渐上升，即⑤脚电压升高。当⑤脚电压高于⑥脚时，A2⑦脚重新输出高电平10V。由于温度已下降至ST的设定温度，VT3截止，解除了对VT2的钳制，所以VT1、VT2相继导通。K1动作，K1-1接通，RT1被短接，220V通过主加热器EH重新加热，然后周而复始重复上述过程。图中S2是“再沸腾”按钮开关，当又需要沸水时（此时ST因温度已超过83℃而处于断开状态）。可将S2按动一次，此时VT3截止，VT1、VT2导通。此时S2虽已断开，由于VT2已导通，使VT3 b极电压几乎为零，故VT3仍处于截止状态。K1-1闭合，由主加热器对水进一步加热，直至沸腾后，A2⑦脚输出0V，VT1、VT2才能重新截止，加热才能停止。顺便指出：无论是加热状态还是保温状态，A1输出端①脚始终输出高电平，A1实际起保护作用。比如RT2、R11开路或阻值变大，将会使②脚电压大于③脚电压，于是①脚输出负电平（电压＜O），VD6导通、VT1截止，VT2截止，K1-1断开，主加热停止。出水电路由放水开关S1、接水照明灯DL和电动水泵M组成。当接水杯靠压放水开关S1后。

　　电动泵通电旋转，抽水照明灯点亮。开水经出水口流入杯中。当水杯拿开后，放水开关S1自动断开，水泵失电停止工作，DL也同时熄灭。
