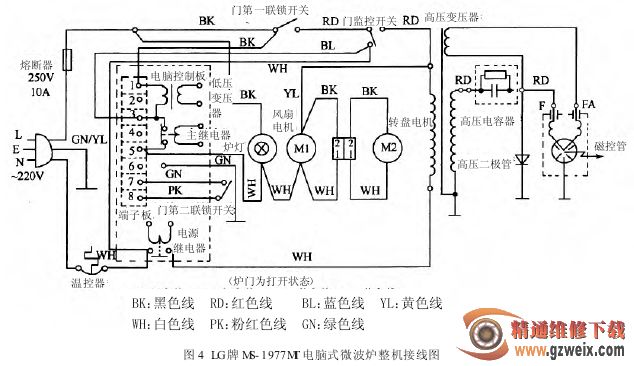

图 4 是 LGMS-1977MT 电脑式微波炉整机接线图。

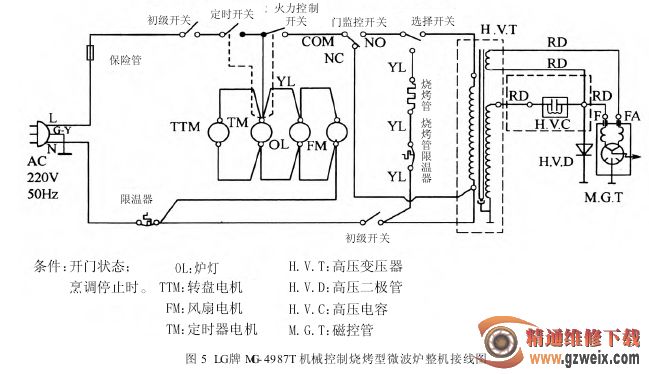

图 5 是 LG 牌 MG-4987T 机械控制烧烤型微波炉整机接线图。

(2)微波系统的工作及火力控制，参见格兰仕WPS00P 机型。

(3)烹调过程中炉门打开的多种保护：断开的初级开关、次级开关、门监控开关左右触点，双重切断炉灯／TM／TTM／FM 电机回路，三重切断高压变压器和烧烤管供电回路，微波炉停止工作。

如烹调期间(即定时器开头、火力控制开关处于接通状态)打开炉门，且初级开关因故在炉门打开时仍处于接通状态，这时 220 V 电压通过保险器→初级开关→定时器开关→火力控制开关→闭合的门监控开关左下触点→次级开关→限温器→220 VN 形成回路，将220 V 短路，形成很大的电流，熔断器内金属被熔断，切断整机 220 V 供电回路，最后一重防止炉门打开时微波系统工作，防止空气中微波过量对人体形成危害。

(4)过热保护：在磁控管过热时，限温器自动断开，切断整机 220 V 供电回路。

当温度下降到允许范围时，限温器接通，继续烹调工作。

三、火力选择开关通断逻辑关系

火力选择开关通断逻辑关系由计时机构根据用户设置的火力级别进行，参见表 1 所列格兰仕 WP800 型微波炉。

四、整机测试方法

WD800G 机型，“异常对策”中，遇有查“微波继电器触点开关”需改为“火力控制开关”。

五、常见故障检修一览表

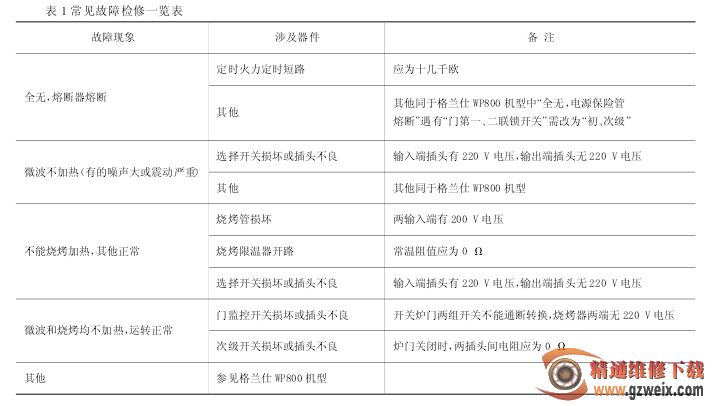

常见故障检修参见表 1 所示

。

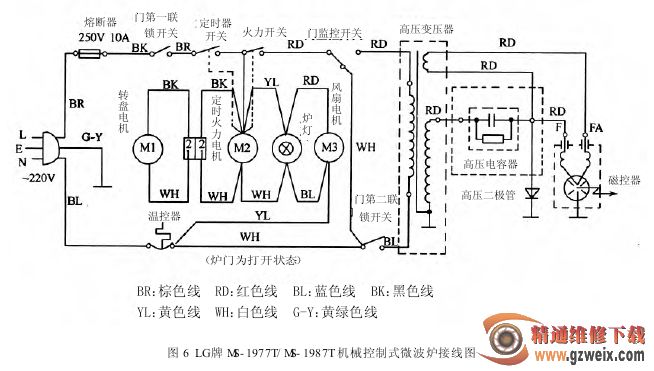

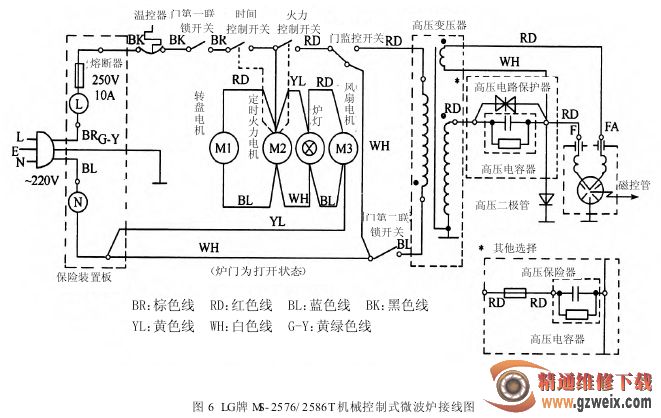

图 6 是 LG 牌 MS-2576／2586T 机械控制式微波炉接线图。图 7 是 LG 牌 MS-1977T／MS-1987T 机械控制式微波炉接线图。基本同于上期 MG-4987T 机型，只是器件标注名称不同，另外，去掉了烧烤管、烧烤管限温器、选择开关。
