1. 电源电路工作原理

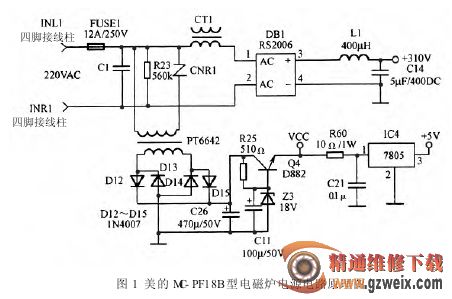

美的 MC-PFl8B 型电磁炉电源电路原理，如图 1 所示。

市电通过电源线进入主控电路板，送至四脚插排INLl、INRl，经保险管 FUSEl、抗干扰电路 C1 及 R23、过压保护器 CNRl 分成两路：

一路与电流互感器 CTl 串联，送至整流桥 DBl，整流后，再经 L1、C14 滤波，得到约 +310 V的直流高压，供 IGBT 管使用。

另一路经低压变压器 PT6642 降压，二极管 D12～D15 桥式整流、C26 滤波后，得到约 +20 V 的直流电压。该电压再经由 Q4、Z3、R25、C11 等组成的电子稳压器稳压后，得到 +18 V 的 Vcc电压，供驱动电路等使用。

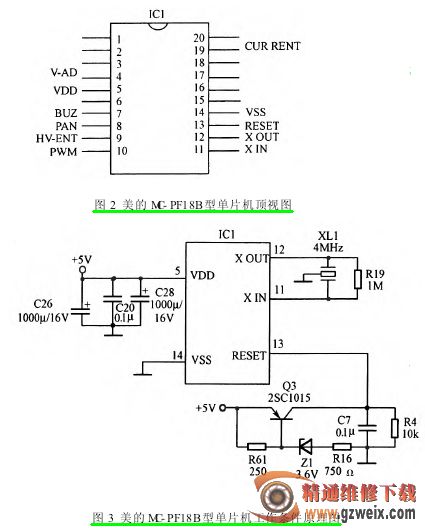

+18 V 的电压后，经 R60 限流、三端稳压器 IC4(7805)稳压，得到 +5 V的直流电压，供整机小信号使用。2. 单片机控制电路工作原理美的 MC-PFl8B 型电磁炉采用的单片机为 20 个引脚双排列通孔直插式塑封装器件，其顶视图如图 2 所示。

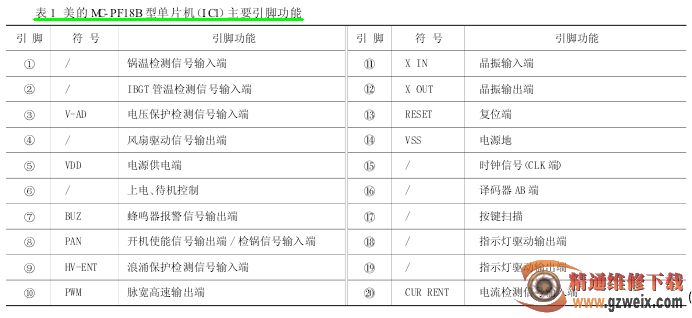

各脚的主要功能如表 1 所示。其工作条件原理如图 3 所示。

单片机工作条件：+5 V 电源经电容 C26、C28 滤波，C20 高频旁路，送至单片机 IC1 的⑤脚，其④脚为电源地线；外接晶振 XL1 接在单片机 IC1 的11、12脚，R19 为平衡电阻。

复位（RESET）电路由 Q3、Z1、C7、R61、R16、R4 等组成。上电开机时，由于低压电源刚建立，Q3 不足以导通，随着开机时间的延长，电源电压趋于稳定，使稳压二极管 Z1 击穿导通，导致 Q3 导通，其集电极电压在C7 上充电，充满后送至单片机 IC1 的13脚，从而使13脚从低电平变为高电平而完成复位。

其中，R4 为关机放电电阻，为下次开机提供快速复位。

单片机的其他控制及检测保护等电路在下面各单元电路中，再详细讲述。

3. 振荡系统工作原理

美的 MC-PFl8B 型电磁炉振荡系统工作原理如图4 所示（见下期）。

（1）       同步、振荡电路

①同步电路主要由运放 IC2B 的⑩、11、13脚，分压电阻 R37、R7、R35、R36，电容 C15、C17 以及钳位二极管 D19 等构成。

运放 IC2B 的⑩脚检测 IGBT 管的 C极电压，当检测的电压值大于11脚时，在其输出端13脚就会输出一个低电平；当检测的电压值低于11脚时，在其输出端13脚就会输出一个高电平。该低电平或高电平信号送到后级的振荡电路，控制其振荡频率与 IGBT 管的导通、截止始终保持严格同步。

②振荡电路的主要作用是产生标准的锯齿波且受同步信号的控制。振荡电路主要由运放 IC2C 的⑧、⑨、14脚和电阻R45、R46、R33，积分电容 C32，钳位二极管 D8～D11 等构成。它在比较器的⑧脚产生振荡波形，然后和⑨脚送过来的同步信号、功率控制信号进行波形比较，比较结果由其14脚输出接近于方波的同步振荡控制信号。
