5. 振荡电路

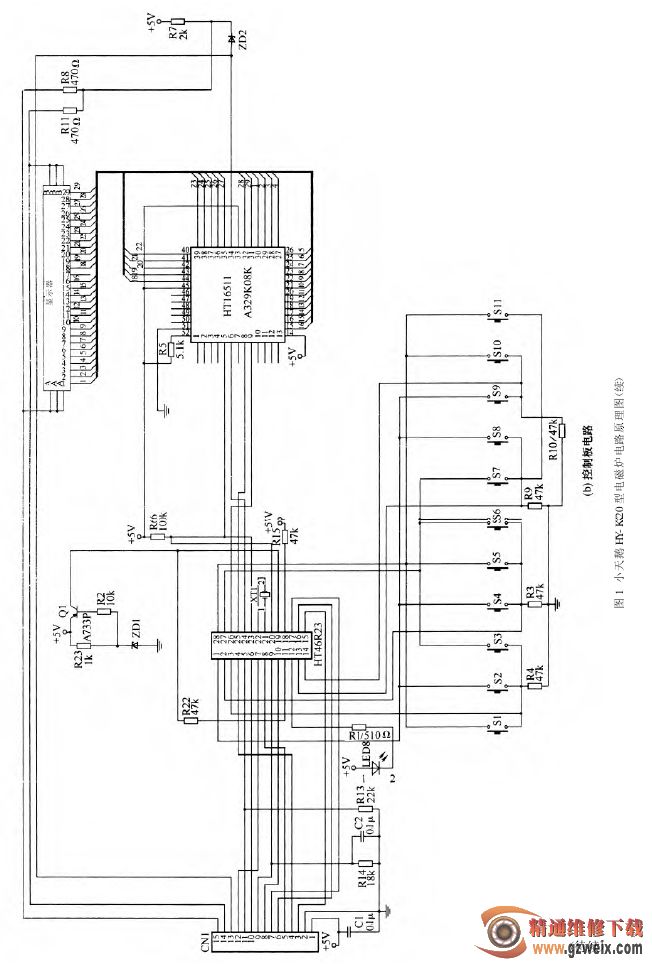

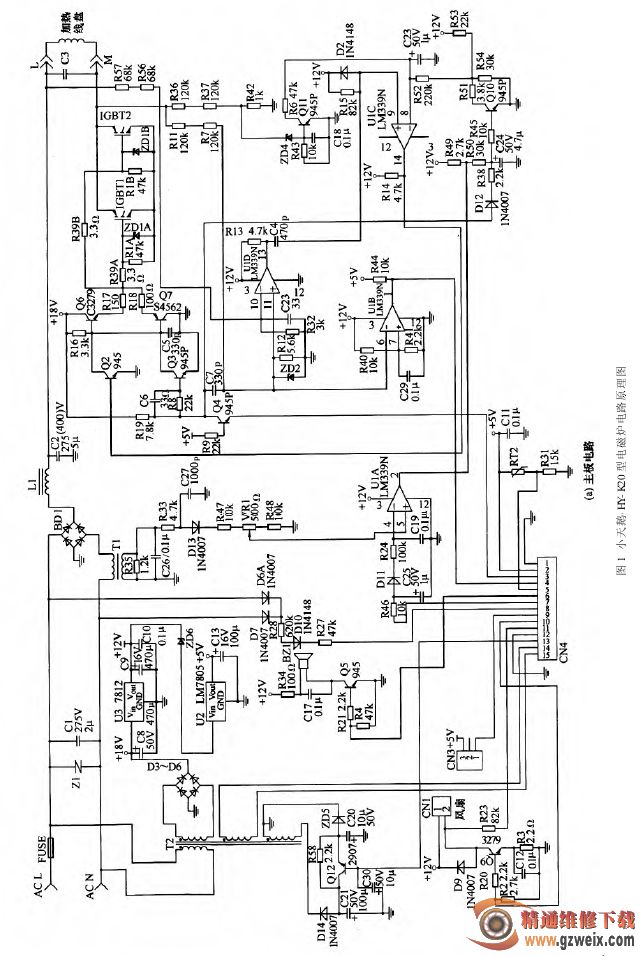

(1)振荡电路由 R13，R15、C4、Q2 等元件组成。当电磁炉开机时，CPU 输出一个低电平控制信号加到 Q4 的发射极，Q4 导通，使 Q3 截止，驱动电路工作为 IGBT 管提供高电平驱动信号，IGBT 管导通，使 IGBT 管的集电极电压小于 300 V 电压。经同步检测电阻，使 U1D 的同相输入端11脚电压小于⑩脚电压，使 U1D 的13脚输出低电平，经 C4 耦合使 U1C 的⑨脚电压小于⑧脚电压，14脚输出低电平，维持功率管的导通。
