一、高压板维修

液晶彩电高压板电路的故障率较高，由于此部分电路元器件布局紧凑，许多元器件采用的是双面安装，因此查找具体元器件或走线都比较困难。由于末级升压变压器很难购买到，因此，当高压板出现问题时，一般采用更换整板的方法进行维修，即所谓“板级”维修，维修成本视驱动 CCFL 数目不同有所不同，一般在百元以内。如果高压板故障比较简单，或高压板电路与开关电源安装在一起(即采用“电源 + 高压电路”一体板)，还是提倡采用更换单个故障元器件的方法来维修，即所谓的“芯片级”维修。

1. 高压板电路故障的判断方法

对于高压板电路的维修，可采用以下方法进行分析和判断。

(1)高压测试棒触碰法

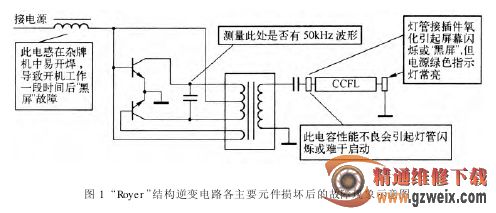

对于开机后，闪一下即“黑屏”的故障，可在开机后，电源指示灯为绿色，马上用高压测试棒(也可用单只万用表)触碰高压输出插头焊脚，看是否有微弱蓝色火花出现，如果有火花出现，灯管不亮的故障在灯管本身或接插件问题。注意多灯管的要逐一进行试验。这里强调开机后马上进行测试，主要是为避免保护电路启动后造成误判。根据实际经验，保护电路启动仅需 1 s 左右，因此，测量时一定要迅速。图 1 所示为“Royer”结构逆变电路各主要元器件损坏后的故障现象示意图。
