1. 过压、欠压保护电路

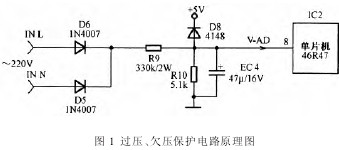

过压、欠压保护电路又称电压检测电路，电路原理如图 1 所示。

电压取样信号取自电磁炉电源交流输入端，交流信号经 D5、D6 全波整流的脉动电流、电压通过 R9 和R10 分压，EC4 平滑后，得到取样信号送到单片机 V-AD接口(⑧脚)。单片机根据检测此电压信号的变化来检测电磁炉的输入电压，从而自动做出各种动作。

工作时，单片机时刻检测输入交流电压的变化情况，若电压过高或过低时(一般 165～265 V 电压为正常)，单片机将会发出保护的指令，停止加热；同时，根据检测到的电压及电流信号，自动调整 PWM 做功率恒定处理。

2. 高压保护电路

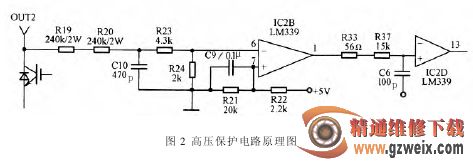

高压保护电路主要用于检测 IGBT 管集电极电压，防止该电压过高而损坏 IGBT 管，高压保护电路原理如图 2 所示。

高压保护电路主要由取样 电 阻 R19、R20 及 运 放IC2B 等组成。R19、R20、R23、R24 分压取自 IGBT 管集电极(OUT2)，输入至 IC2B 的⑥脚；R22、R21 分 5 V 电压作为运放的比较基准，输入至 IC2B 的⑦脚。

当 IGBT 管的 C 极电压超过 1200 V 时，IC2B 的①脚输出将会由高变低，此信号将会影响 PWM 脉宽调制电路，缩小 IGBT 管驱动占空比，缩短 IGBT 管导通时间，从而降低 IGBT 管集电极电压，达到保护 IGBT 管的目的。

其中，电容 C10 对 IGBT管集电极电压有衰减和延迟的影响，可以衰减 IGBT 管集电极的尖峰电压。

3. 浪涌保护电路

浪涌保护电路主要是针对市电电网电压中出现的异常浪涌冲击，及时关断 IGBT 管的工作，防止爆管而进行的保护。浪涌保护电路的取样形式有两种：一种是在市电输入端；另一种是在 +300 V 处。浪涌保护电路的工作原理如图 3所示。

浪涌保护电路工作原理：从互感器 CTl 的二次侧取样得到输入电压情况，这个电压点会随市电而发生变化，经 R31、R32、R28 分压输入到比较器IC2A 的⑥脚；比较器 IC2A 的④脚由电阻 R30、R29 分压产生一个稳定的基准电压。该两路电压经比较器比较后，从 IC2A②脚产生下降沿(低电平)，钳位二极管D16 导通，导致 IC2D 的11脚电位降低，从而使 IGBT 管暂时停止工作。只有当电网上的浪涌消失后，整机才能再次进入加热状态。
