一个百德款 MH9712 型手电钻电池充电器，红色 LED 指示灯不能点亮。

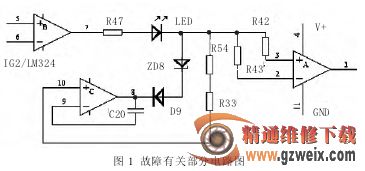

分析与检修：指示灯不亮、起不到提示作用，令人失望。可能的原因有：（1）充电器损坏不能充电；（2） 电池充电已满；（3）指示灯电路损坏。经仔细检查，充电器有 22.1 V 脉冲电压输出；指示灯不能点亮系因红色发光二极管 LED 烧毁所致，需更换。参见图 1。更换 LED 新管时，必须调整限流电阻 R47 的阻值，使流过 LED 的电流值 I≈10 mA。这时，红色 LED 指示灯处于最高亮度和最安全（不易烧毁）的状态。

小结：人们观察指示灯（含各种颜色的 LED、氖泡或蜂鸣器），随时了解机器的运行状况，并及时采取相应的措施。如本例：当指示灯点亮时，表示正常充电；当指示灯熄灭，表示充电已满，应及时脱离电源，以免电池因过充电而损坏。指示灯的作用不容小觑！
