②维修注意事项：当开关电源模块损坏时，必须断开引脚检查以下器件：绕线电阻 R503、D500、D501、D502、D503、D504、R500、R501、ZD500、ZD501、Q500、C502、C520。

2.电流检测电路

互感器串联在市电电路中，可将电磁炉工作时的电流变化情况如实地转换成交流电压值，通过R100、C100 组成 RC 杂波滤波器，送入由 4 只二极管组成的全波整流桥。再经电解电容 C101 滤波，送入可调电位器 VRl 与电阻 R101 分压后，分压值送入CPU 的11脚，CPU 通过判断此点电压来检测电磁炉电流的变化情况，以达到调节实际功率、防止过流保护作用。该电路又称为电流反馈电路。整机要正常工作，该点电压正常，是满足电磁炉正常加热的条件之一。

3. I NT 浪涌中断

当电网上有浪涌时，此浪涌信号到达浪涌比较器的触发端，引起此浪涌保护比较器的输出端发生翻转，产生中断，CPU 响应该中断，进入浪涌中断服务程序。若在延时期间再次发生浪涌现象，则延时时间顺延，不再执行检锅操作。若浪涌持续，则会出现间歇加热或不加热情况。即当 D206 导通后，Q200 截止，Q201 导通，从而拉低驱动信号，保护 IGBT 管。若浪涌断续过来，就会出现间断加热情况。此时可断开浪涌检测保护，检测调试是否为浪涌干扰导致间断加热，然后可做出相应维修，或断开浪涌，或重新调整分压电阻，来调整浪涌保护电路的灵敏度。

4.蜂鸣器驱动电路

当 CPU 接到相关指令后，执行对应的蜂鸣报警，该项 I/O 输出(约 4 kHz)方波脉冲信号，通过瓷片电容耦合加到蜂鸣器，蜂鸣器开始呜叫。频率偏高、偏低时，蜂鸣器的呜叫尖刺或低沉，或停止鸣叫。此时应检查蜂鸣器、电容或电阻，检测 5 V 电压是否正常，若确定无误，则可能是 CPU 或晶振损坏。

5. 电压检测故障代码“E3”、“E4”AC220 通过两组电阻(330 kΩ)串联强行降压后，R200、R201 和 R220、R221 通过电阻 R202 接地分压。该电压通过电解电容滤波后送入 CPU，CPU 通过判断该点电压来检测市电电压正常与否，以及市电电压值。注意：针对某些地方电压高或低的情况，可把电阻 R202换成 20 kΩ 的可调电位器，调节适当的电阻值可解决故障代码“E3”“、E4”的问题。整机要正常加热，必须判断该点电压是否正常。也就是说，该点电压值必须正确，是满足电磁炉正常加热的条件之一。

6. 浪涌保护电路

(1)电压浪涌保护电路。桥堆整流电压 310 V 左右，通过高压电阻 R203(820 kΩ)、R204(330 kΩ)降压后，与电阻 R205(9．1kΩ)分压。若电压正常，无电压尖峰时，LM339 的⑥脚电压低于其⑦脚电压，LM339的①脚输出开路，D206 二极管处于截止状态。

当有电压浪涌干扰时，由于电容两端的电压不能突变(即高电压通过 C201 直接耦合到 C201 的右端)，瞬间浪涌高电压或持续浪涌高电压送入，二极管D204 正极大于负极，LM339 的⑥脚电压高于或持续高于其⑦脚电压，此时 LM339 的①脚输出低电平或持续输出低电平，二极管 D206 导通或持续导通，使Q200、Q201 导通，从而拉动驱动信号到地，无驱动脉冲到 IGBT 管，IGBT 管停止工作，以此实现硬件电路保护 IGBT 管的作用。

有些地区由于电压浪涌干扰较大或出现间断性浪涌时，电磁炉工作产生间歇性加热故障，有些电压浪涌更严重的地方，电磁炉将停止工作。浪涌保护的目的是保护 IGBT 管，不能工作在超负荷或浪涌过大(持续浪涌)的时间段内，否则将造成爆管或经常性爆管。可以通过微动调节电阻 R205 的阻值 (用 10 kΩ 的电位器代替)，降低浪涌保护电路的灵敏度，建议最好不要轻易断开浪涌保护电路。

(2)电流浪涌保护电路。

该电路采用比较器的形式，当电路中有瞬时大电流流过时，D100 与 D102 的正极会产生一个瞬间的低电位。该点电位低于比较器的基准点电位，使比较器反转即一脚转为低电平，通过D206 硬件关断 IGBT 管的驱动，以保护 IGBT 管。

7. 炉面测温电路

5 V 电源通过热敏电阻 RTl 与电阻 R504 串联分压后，取分压点电压值送入 CPU 的16脚，CPU 根据该点电压的变化，反应炉面温度的变化情况，实现炉面温度检测。

8. I GBT 管测温电路

5 V 电源通过电阻 R505 与热敏电阻 RT2 串联分压后，经 RC 滤波后，将分压点电压值送入 CPU 的17脚，CPU 根据该点电压的变化，反映 IGBT 管温度的变化情况，实现 IGBT 管温度监测及保护。

9. 风扇驱动电路

当 CPU 接到按键指令后，执行加热程序，将 FAN(风扇)的 I/O 口调至高电平，通过 R506 对 C515 充电，经过 R509 加到 Q501 的基极，使 Q501 饱和导通，风扇形成通电回路，转动起来。当关机后，CPU 倒计时延时 30～120 s，至 FAN 的I/O 为低电平，Q501 截止，风扇停转。

10. CPU部分

CPU 的14脚连接扫描按键信号，CPU 内部随时扫描此端口，当有按键信号输出时，CPU 内部根据不同电压值的按键信号执行相对应功能的程序，显示相对应的功能指示灯，从而实现控制电磁炉的整机工作状态。LO、L1、L2、COMO、COMl 驱动相对应功能的指示灯频率加快，保持此灯电压，利用肉眼的错觉，直观上此灯是常亮的。

11.脉冲调制电路脉

冲调制电路是一个简单的 RC 积分电路。所谓PWM 是指脉宽调制方波，PWM 是由单片机输出与电流负反馈信号共同决定的，通过改变 PWM 的占空比，来改变电容 C404 上的直流电位。该直流电位的高低决定着 IGBT 管导通时间的长短，即决定着机器的输出功率。

逻辑关系是：此电位越高，IGBT 管导通的时间越长，机器的功率越大；电位越低则机器功率越小。LM339 的11脚电压(PWM)大于其⑩脚电压时，比较器的输出相当于开路，通过外接或内部上拉电阻，可以得到高电平，从而驱动 IGBT 管导通。当 LM339 的11脚电压(PWM)小于其⑩脚电压时，比较器的输出口相当于接地，输出为低电平。

12. 线圈盘测温电路

5 V 电源通过电阻 R507 与热敏电阻 RT3 串联分压后，取分压点电压值送入 CPU 的15脚，CPU 根据该点电压的变化，反映 IGBT 管的温度变化情况，实现 IGBT管温度监测及保护。

13. 驱动放大电路

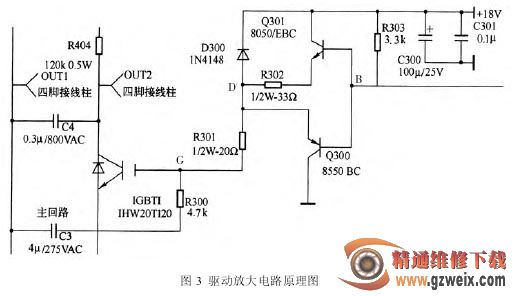

驱动放大电路是由三极管组成的推挽放大电路，如图3 所示。当输入高电平时，驱动 Q301 导通，Q300 截止，使得 D 点电压为 +15 V，然后通过电阻 R301 驱动 IGBT管。当 B 点输入低电平时，驱动 Q300 导通，Q301 截止，D点为低电平，G 点为低电平，IGBT 管为截止状态。
