一、电路结构和工作原理

安宝路 MB-23 电脑型烧烤微波炉由工作电路、直流电源电路、微处理器控制电路组成。其工作电路原理如图 1 所示。

1. 工作电路

工作电路由低压电路、高压电路、微波发生电路、烧烤电路等组成。

当打开炉门时，门联锁开关 S2、S3 断开，门监控开关 S1 闭合，此时 S1 起保护作用，220 V 市电未进入电路，整机不工作。当炉门关闭时，S2、S3 闭合，S1 断开，220 V 市电经熔断器 FU、磁控管温控器 ST、微波加热控制继电器触点 K4—1 加至高压变压器 Tl 的初级构成低压回路。

Tl 的次级产生两组交流电压：一组电压为 3.3 V，为磁控管 MT 灯丝供电；另一组电压为 2100 V，经高压电容 C、高压 二 极 管 VD2和磁控管 MT 组成半波倍压整流电路，产生约4000 V 的直流高压，加在磁控管 MT 的阳极。磁控管振荡，产生频率为 2450 MHz 的微波，通过能量输出器(又称波导管传输器)进入炉腔，加热食物。

2. 直流电源电路

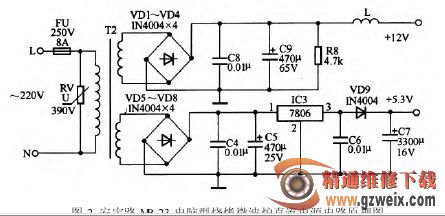

安宝路 MB-23 电脑型烧烤微波炉直流电源电路原理如图 2 所示。直流电源电路由整流电路和保护电路组成。

( 1) 过流 / 过压保护电路。在整机交流电源输入回路中，熔断器 FU 起过流保护作用，与低压变压器 T2 初级并联的压敏电阻 RV 在电路中起过压保护作用。该压敏电阻击穿电压为交流 390 V。在正常电压下，RV 处于截止状态，微波炉正常工作。当市电电网电压异常升高或雷电窜入微波炉电路中时，一旦超过 RV 的极限电压，RV被击穿，将 220 V 电源短路，并产生很大电流将保险熔断器 FU 熔断，强制关断整机电源，保护后级电路不受损坏。

( 2) 整流电路。220 V 市电经低压变压器 T2 降压后，产生两组交流电压：一组电压经桥式整流器 VDl～VD4 整流，再经由电容 C8、C9 和电阻 R8 及电感线圈 L组成的、高低频滤波电路滤波，输出 +12 V 直流电压，向控制继电器 K1～K4 及蜂鸣器 HA 供电；另一组电压经桥式整流器 VD5～VD8 整流、电容 C4～C7 滤波、三端稳压集成电路 IC3(7806)稳压至 +6 V，再经 VD9 降压，产生 +5.3 V 直流电压，作为微处理器 ICl、反相驱动集成电路 IC2、显示器及其他相关电路的工作电源。

3. 微处理器控制电路

安宝路 MB-23 电脑型烧烤微波炉微处理器控制电路原理如图 3 所示。由微处理器 ICl 及其外围元器件组成的控制电路主要包括：自动复位电路，时钟振荡电路，门控电路，炉灯、转盘电机、风扇电机、烧烤加热、微波加热控制电路，蜂鸣器驱动控制电路，温度检测保护电路，显示电路，触摸开关电路等组成。
