如何维修机械控制烧烤型微波炉?

一、整机概述

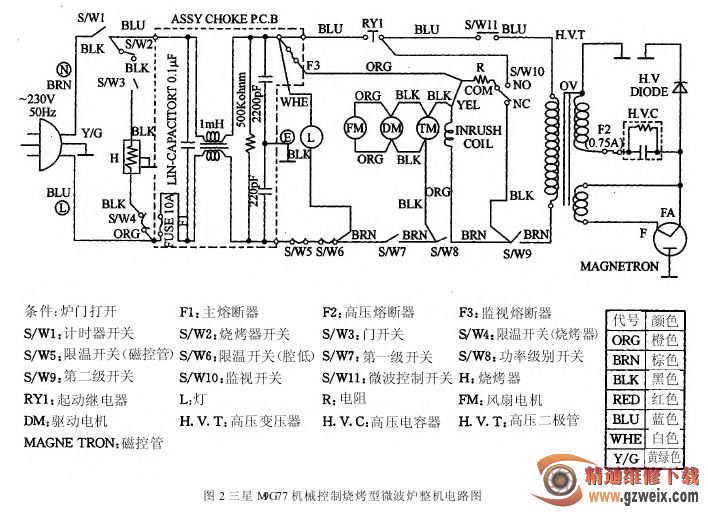

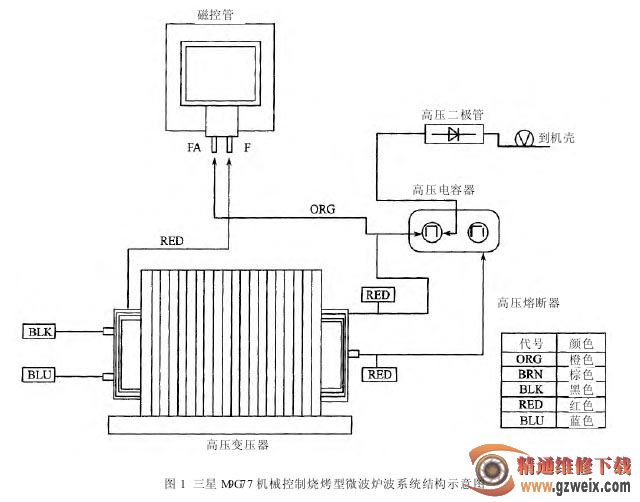

图 1 是三星 M9G77 机械控制烧烤型微波炉微波系统结构示意图，图 2 是整机接线图。S/W1 是定时器开关；S/W8 是功率级别开关，受控于用户设置和定时火力电机。

炉门打开时，炉门联锁开关 S/W7、S/W9、S/W3 断开，S/W10 的左下触点接通；炉门关闭时，S/W7、S/W9、S/W3 接通，S/W10 的左右触点接通。

高压变压器 H.V.T 及右侧器件组成微波系统，负责微波加热。烧烤器 H 负责烧烤加热。炉门联锁开关S/W7、S/W9、S/W10 负责炉门打开后的多重保护。

虚线框内互感器 lmH、电容等负责电网消干扰。限温开关 S/W4、S/W5、S/W6 分 gU 负责烧烤器、磁控管、腔底(炉腔)过热保护。

二、主要控制功能及信号走向

(1)关闭炉门，S/W7、S/W9、S/W3 接通，S/W10 的COM、NO 脚接通。

(2)调节微波钮指向所需烹调方式，如置于烧烤方式，开关 S/W2 接通；如置于微波方式(135～900 W 范围)开关 S/Wll 接通；如置于组合烹调方式，S/W2 和 S/Wll 轮流接通。

(3)调节定时钮指向所需时间，开关 S/Wl 闭合，接通 L、FM、DM、TM 等 220 V 供电电路，炉灯 L 亮，风扇FM/ 转盘 DM/定时电机 TM 工作。其中定时电机工作，开始计时，定时钮慢慢回转。
