如何维修九阳电磁炉主板?

一、主板电路和外形

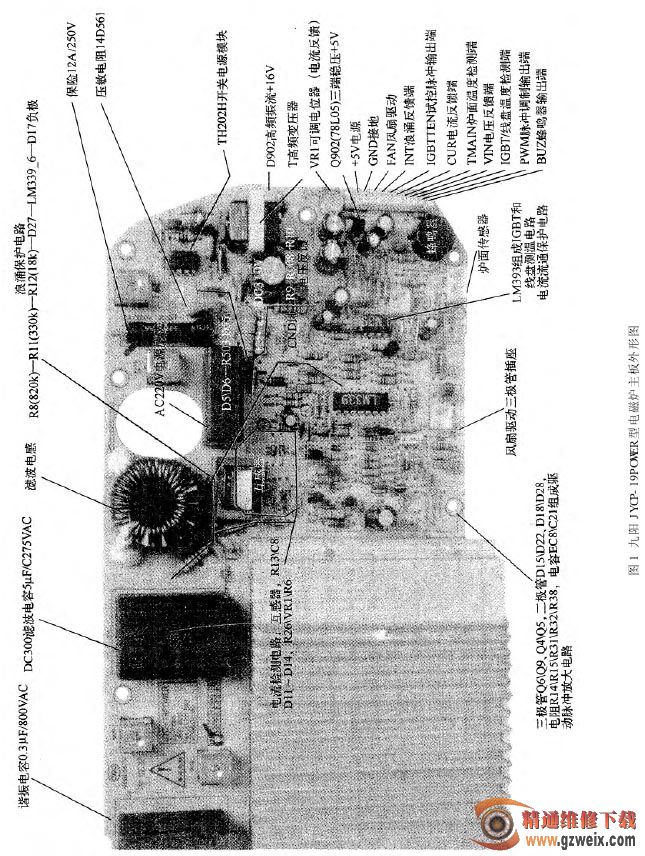

九阳 JYCP-19POWER 型电磁炉主板外形如图 1 所示。其主板电路如图 2 所示。

二、整机信号检修流程

原理图中，将整机电路分成以下几个部分，分别讲述其原理及维修流程。

电磁炉要正常处于待机状态，开关电源部分必须提供电磁炉待机所需的稳定直流电压源 +5 V、Vcc、+17 V。

1.开关电源部分

通电后，D5、D6、D7、D8 组合全桥整流，整流输出310 V 左右的电压，通过线绕电阻 R509(10 Ω)、二极管 D500、电解电容 C500 整流、滤波后，送入高频变压器初级，通过开关模块 VIPERl2A 内部开关管，开启／导通起振，在高频变压器初级产生 20 kHz 左右的高频高压脉冲，耦合到高频变压器的次级，输出所需要的变压电压后，通过快速恢复二极管整流，电容滤波输出所需要的直流电压源———+5 V、Vcc、+17 V。

输出中，Vcc 电压通过二极管(D502)再次整流，通过 C502 滤波，经过电阻 R501 供给开关电源模块工作所需电压，稳压二极管(ZD500)钳压、取样后送入开关模块，驱动模块工作。

2. 脉冲调制电路

1）电路图中有一个简单的 RC 充电电路，所谓 PWM（脉宽调制）指脉宽调制方波，PWM 是由单片机输出与电流负反馈信号共同决定的，通过改变 PWM 的占空比，来改变电容 EC6 上的直流电位，此直流电位的高低决定着 IGBT 导通时间的长短，即决定着机器的输出功率。逻辑关系是：此电位越高，IGBT 导通的时间越长，机器的功率越大；此电位低则机器功率小。

LM339的11脚(PWM)>LM339的⑩脚时，比较器的输出相当于开路，通过外接或内部上拉电阻，可以得到高电平，从而驱动 IGBT 导通；当 LM339 的11脚(PWM)<LM339 的⑩脚时，比较器的输出口相当于接地，输出为低电平。
