首先检查加到 U2(LM339N)⑧脚的20 V 电压，正常，方波驱动电路的工作电压正常，但无方波脉冲信号。再检查 U2 的其他引脚电压，发现⑧脚电压始终为 0 V，但检测 IGBT 管 c 极电压 +300 V正常，改用 R×2 MΩ 档检测，同步脉冲电压取样电阻呈开路性损坏，将其更换后，故障被排除。参见图2 所示。

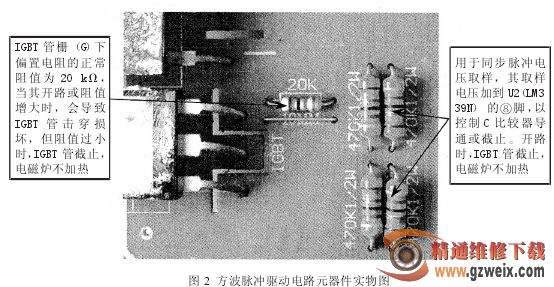

小结：在图 2 中，右侧两只 470 kΩ/2 W 电阻组成串联脉冲电压取样电路，其取样电压经 R10(9.2 kΩ)分压后，加到 U2(LM339N)的⑧脚。当有脉冲取样电压加到 U2⑧脚时，C 比较器反偏截止，U214脚输出低电平，11脚低电平，D 比较器截止，13脚输出低电平，⑤脚低电平，A 比较器截止，②脚输出 0 V 低电平，Q5(8550)导通，IGBT 管截止，从而保持了同步脉冲前沿与方波激励脉冲后沿同步。因此，当脉冲电压取样电阻开路时，C 比较器将处于导通状态，使 U2①脚为高电平，U3④脚高电平，进而使保护功能动作，U3⑩脚无PWM 调宽脉冲输出，形成待机保护。
