首先检查高、低压电路，发现电路正常，通电后，+5 V、+20 V 和 +300 V 电压，发现正常，检查 U2(LM339N)和 U3(HT46R47)各脚电压与待机状态基本相同。但检测时发现，在电磁炉加热启动瞬间，U2 的②脚和 IGBT 管的栅极有方波脉冲出现，因而说明该机的主板电路中有软故障存在。

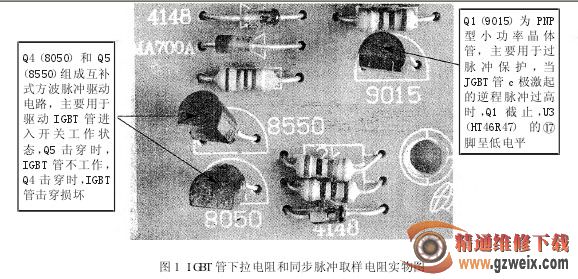

经反复检查，最终发现是 Q5(8550)的集电极有较大的漏阻。将其更换后，故障被排除。参见图 1 所示。

小结：在图 1 中，Q5(8550)与 Q4(8050)组成 IGBT管的激励电路。当 U2(LM339N)②脚输出的方波脉冲的平顶期加到 Q4、Q5 的基极时，Q4 导通，Q5 截止，Q4 导通电流通过 20 kΩ 电阻和 IGBT 管的发射极到地构成回路，从而使 IGBT 管正偏导通；当 U2②脚输出的方波脉冲的平顶期过后，Q4 截止，Q5 导通，Q5 导通后，给IGBT 管发射极与栅极之间形成的寄生电容提供放电回路，从而使 IGBT 管迅速截止。因此，当 Q5 击穿或漏电时，IGBT 管将始终处于截止状态，电磁炉不加热，而 Q4 击穿或漏电时，IGBT 管则极易击穿损坏。
