首先采用“电阻测量法”检查，未见有损坏的元器件，但通电检查电压时发现 +18 V 电压仅10 V 左右，因而说明 +18 V 电源或其负载电路有故障。18 V 电压由低压电源变压器次级输出，经 C6(1000μF/25 V)滤波后供给风扇电路和 +5 V 稳压器(U1)。

经检查，发现在拔掉风扇插头(FAN)时，+18 V 电压恢复正常。因而说明风扇电动机有严重漏电故障。

在电磁炉中，风扇电动机是一种转子固定式小型直流电动机，它与风扇叶轮组成一体式电风扇。

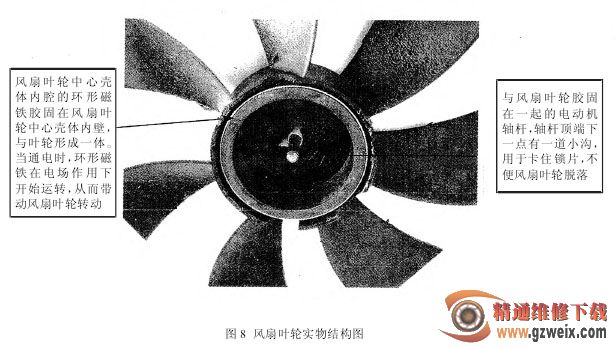

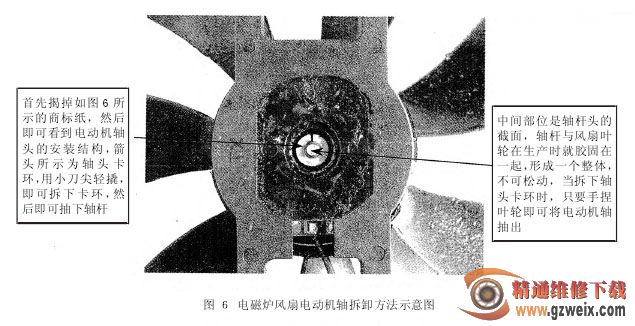

其实物及维修解剖图如图 4～图 8 所示。
